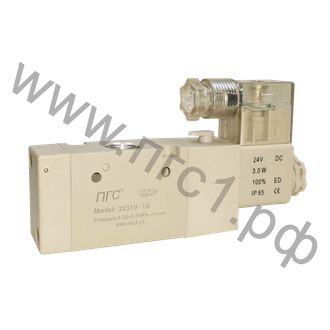

/s.siteapi.org/ed1edb66dc49928.ru/img/i96ff8f8utc08gwow00sscko080cww "Пневмораспределитель 3/2 с односторонним ЭМУ 12VDC-AC220 G3/8" 3NV310-10 (3N310-10)")
Пневмораспределитель 3/2 с односторонним ЭМУ 12VDC-AC220 G3/8" 3NV310-10 (3N310-10)
3NV310-10 3/2 пневмораспределитель с односторонним ЭМУ (моностабильный)
Напряжение питания : 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC
Резьба для подвода воздуха: G3/8"
3NV310-10 3/2 пневмораспределители серии 3NV предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
При электромеханическом управлении электромагнит пневмораспределителя непосредственно перемещает распределительный элемент.
|
Технические характеристики |
3/2 пневмораспределитель с односторонним ЭМУ |
|
Модель |
3NV310-10 |
|
Графическая схема работы |
|
|
Эффективная площадь сечения |
30mm2 / CV=1.68 |
|
Резьба подвода воздуха |
G3/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0,15-0,8МПа |
|
Максимальное давление |
1,2 МПа |
|
Напряжение питания |
12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC |
|
Энергопотребление |
AC-5.5VA, DC-3W/4.8W |
|
Допустимые изменения напряжения питания |
-15%...+10% |
|
Степень защиты, класс изоляции |
IP65/F |
|
Температура эксплуатации |
-20о ÷ +60о (-40 по запросу) |
|
Максимальная частота срабатывания |
5 циклов в секунду |
|
Минимальное время переключения |
0,05 сек |
|
Средний ресурс |
20 000 000 циклов |

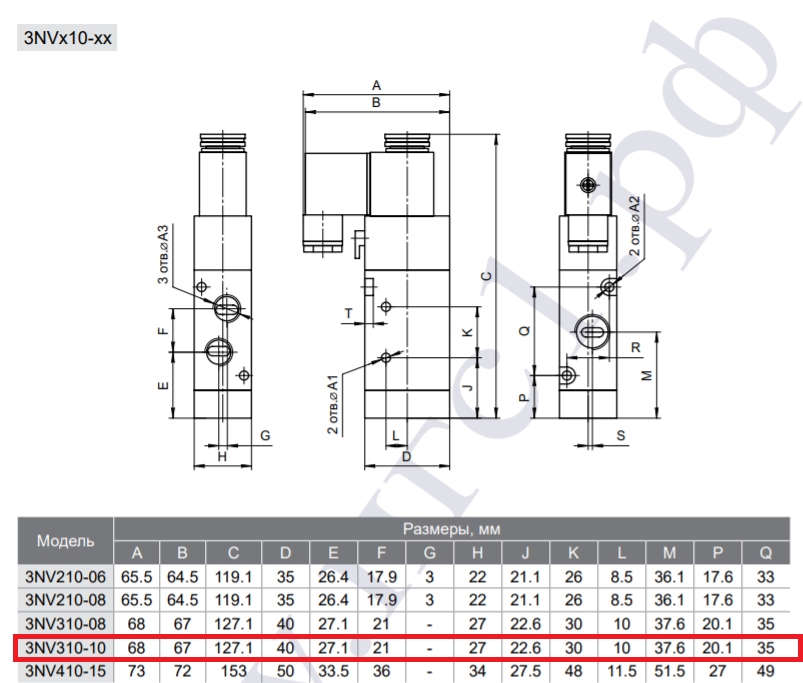

Габаритные и присоединительные размеры 3/2 пневмораспределителя 3N310-10 (3NV310-10)
