Затвор дисковый поворотный межфланцевый с электроприводом Дн 200мм D671-16EC-200-ЭП-20A (DC24V, AC220V) с позиционером 4-20мА
Затвор дисковый поворотный межфланцевый с электроприводом Дн 200 D671-16EC-200-ЭП-20A (DC24V, AC220V) с позиционером 4-20мА
Корпус-чугун, Диск-нержавеющая сталь, уплотнения - EPDM
Межфланцевый дисковый поворотный затвор D671-16EC-200 с установленным электрическим приводом модель ЭП-20A, оснащенным позиционером 4-20мА
- окрашенный чугунный корпус затвора с гладкими проушинами, материал диска - нержавеющая. сталь
- материал уплотнения EPDM позволяет использовать дисковый затвор в теплоэнергетике и водоподготовке со многими неагрессивными средами и газами
- компактный, металлический, антивандальный корпус электропривода оснащён визуальным индикатором положения, ручным дублёром, блоком концевых выключателей, сигнализирующих о закрытом или открытом состоянии арматуры
Дополнительно электропривод может быть изготовлен:
- на низкую температуру окружающ. среды (от -40°С)
Общие технические характеристики D671-16EC-200-ЭП-20A
| Параметр |
Значение |
| Тип присоединения |
Межфланцевый |
| Условный проход, DN |
200 (8") |
| Рабочее давление, PN |
16 бар |
| Материал корпуса дискового затвора |
Чугун с эпоксидным покрытием |
| Материал диска |
Нержавеющая сталь |
| Уплотнение |
EPDM |
| Рабочая температура | От -25°С до +180°С |
| Рабочая среда |
Воздух, вода, технические газы |
| Напряжение питания привода | 24V/DC, 220/50 VACАС |
| Управление | сигнал 4-20мА (обратная связь 4-20мА) |
| Время полного открытия/закрытия | 30с |
| Привод |
Асинхронный электродвигатель с короткозамкнутым ротором |
| Защита | IP67, Внутренняя тепловая защита |

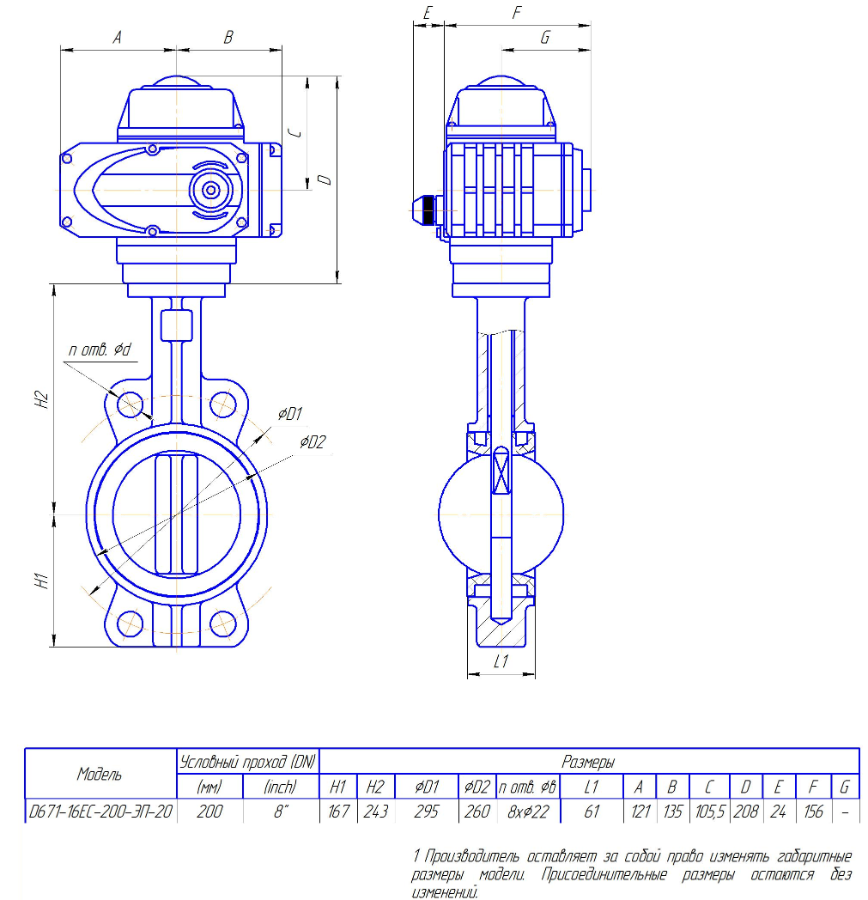

Габаритные и присоединительные размеры дискового затвора D671-16EC-200-ЭП-20A
