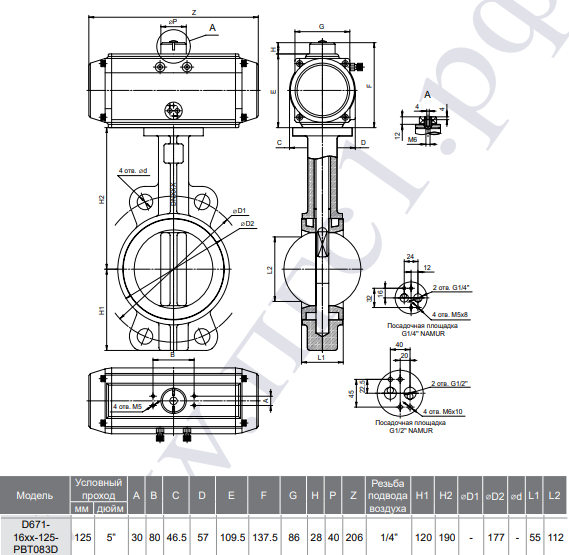

D671-16EC-125-PBT083D Затвор дисковый межфланцевый с пневмоприводом габаритные и присоединительные рвзмеры
129.4 кб, 14 декабря в 04:12

Затвор дисковый поворотный с пневмоприводом двойного действия Дн 125мм, PN16. Корпус -чугун, диск-нержавеющая сталь, уплотнения NBR. D671-16NC-125-PBT083D

16125

Затвор дисковый поворотный с пневмоприводом двойного действия. Корпус -чугун, диск-нержавеющая сталь, уплотнения NBR. D671-16NC-125-PBT083D Дн 125 мм, PN16

D671-16NC-125-PBT083D Затвор дисковый поворотный межфланцевый с пневмоприводом двойного действия Дн 125мм, PN16

Основные ТХ дискового затвора D671-16NC-125-PBT063D
Диаметр номинальный DN	125мм
Давление номинальное PN	16Бар
Тип управления	Пневмопривод двойного действия
Тип присоединения	межфланцевый со сквозными центрирующими отверстиями (Wafer)
Наличие пневмораспределителя/ возможность установки	Нет/Да
Наличие блока концевых выключателей/ возможность установки	Нет/Да
Наличие ручного дублера / возможность установки	Нет/Да
Материал корпуса дискового затвора	Чугун GG40 (высокопрочный чугун с шаровидным графитом ВЧШГ)
Материал диска	Нержавеющая сталь
Тип уплотнения	NBR
Устойчивость уплотнений к среде	бутан, пропан, дизель, бензин, мазут, минеральные и гидравлические масла, пластические смазки на минеральной основе, растительные и животные жиры, растворы кислот; спиртов; ароматических веществ, если их концентрация не выше 40%, горячая вода
Несовместимость уплотнений	Озон; гликолевые вещества (включая тормозные жидкости на базе гликоля); силиконовые смазки; ацетон; уксускислотные сложные эфиры, водяной пар
Температура среды	от -30℃ до 90℃
