D671-16EC-200-PBST140D Затвор дисковый межфланцевый с пневмоприводом габаритные и присоединительные рвзмеры
127.6 кб, 14 декабря в 04:16

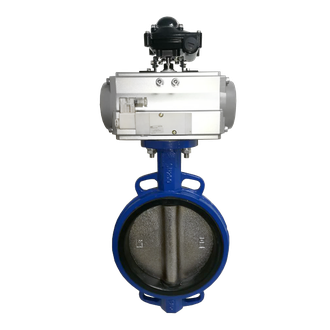

Затвор дисковый поворотный с пневмоприводом одностороннего действия Дн 200мм, PN16. Корпус -чугун, диск-нержавеющая сталь, уплотнения NBR. D671-16NC-200-PBST140D

44804

Затвор дисковый поворотный с пневмоприводом одностороннего действия. Корпус -чугун, диск-нержавеющая сталь, уплотнения EPDM. D671-16NC-200-PBST140D Дн 200мм, PN16

D671-16NC-200-PBST140D Затвор дисковый поворотный межфланцевый с пневмоприводом одностороннего действия Дн 200мм, PN16

Основные ТХ дискового затвора D671-16NC200-PBST140D
Диаметр номинальный DN	200мм
Давление номинальное PN	16Бар
Тип управления	Пневмопривод одностороннего действия
Тип присоединения	межфланцевый со сквозными центрирующими отверстиями (Wafer)
Наличие пневмораспределителя/ возможность установки	Нет/Да
Наличие блока концевых выключателей/ возможность установки	Нет/Да
Наличие ручного дублера / возможность установки	Нет/Да
Материал корпуса дискового затвора	Чугун GG40 (высокопрочный чугун с шаровидным графитом ВЧШГ)
Материал диска	Нержавеющая сталь
Тип уплотнения	NBR
Устойчивость уплотнений к среде	бутан, пропан, дизель, бензин, мазут, минеральные и гидравлические масла, пластические смазки на минеральной основе, растительные и животные жиры, растворы кислот; спиртов; ароматических веществ, если их концентрация не выше 40%, горячая вода
Несовместимость уплотнений	Озон; гликолевые вещества (включая тормозные жидкости на базе гликоля); силиконовые смазки; ацетон; уксускислотные сложные эфиры, водяной пар
Температура среды	от -30℃ до 90℃
