Блок концевых выключателей DS-300 взрывозащищенный Ex d

Блок концевых выключателей (БКВ) DS-300 выпускаются во влаго- и пылезащищенном исполнении. Предназначены для обеспечения надежного управления пневмоприводами, получения визуального и электрического сигнала о положении пневмопривода (закрыто-открыто). Прочная конструкция и высокое качество применяемых материалов, используемых при изготовлении БКВ, обеспечивают длительный срок службы и расширенный диапазон предельных значений переключения.

Основные технические характеристики блока концевых выключателей DS-300

Корпус: всепогодный NEMA4&4X
Кабельный ввод: 2х NPT1/2 (М20х1,5)

Маркировка взрывозащиты: 1Ex d IIC T6 Gb X
Температура окружающей среды: -60С ~ 80С
Количество клеммных колодок: 8 шт (0.08-2.5 мм.кв. )
Индикация положения: 0 ~ 90 (90 начальное положение), закрыто-красный, открыто-желтый.
Выключатели: 2х механических выключателя
Окраска: порошковое покрытие черного цвета

Масса: 1,250 кг

  Особенности конструкции БКВ DS-300

- Всепогодный алюминиевый литой корпус с порошковым покрытием.
- Класс защиты стандартного исполнения NEMA4&4х
- Простая, прочная и компактная конструкция
- Цветовая сигнализация положений открыто-закрыто.
- Болты на визуальном индикаторе положения, что позволяет легко перенастроить визуальный индикатор.
- Безосколочный купол из поликарбоната.
- Нет необходимости регулировки в процессе первоначальной установки.
- Легкая установка без специального инструмента
- Возможность подключения двух кабельных вводов (2x1/2 NPT или M20х1,5 (стандартно) M20, PG13.5, PF1/2,  PT 1/2(опция)), что исключает ошибки при подключении.
- Невыпадающие болты крышки
- Стандартный вал из нержавеющей стали (NAMUR) БКВ для коммутации с валом пневмопривода
- Невыпадающие болты крышки
- Легкий кронштейн для установки на пневмопривод (NAMUR)

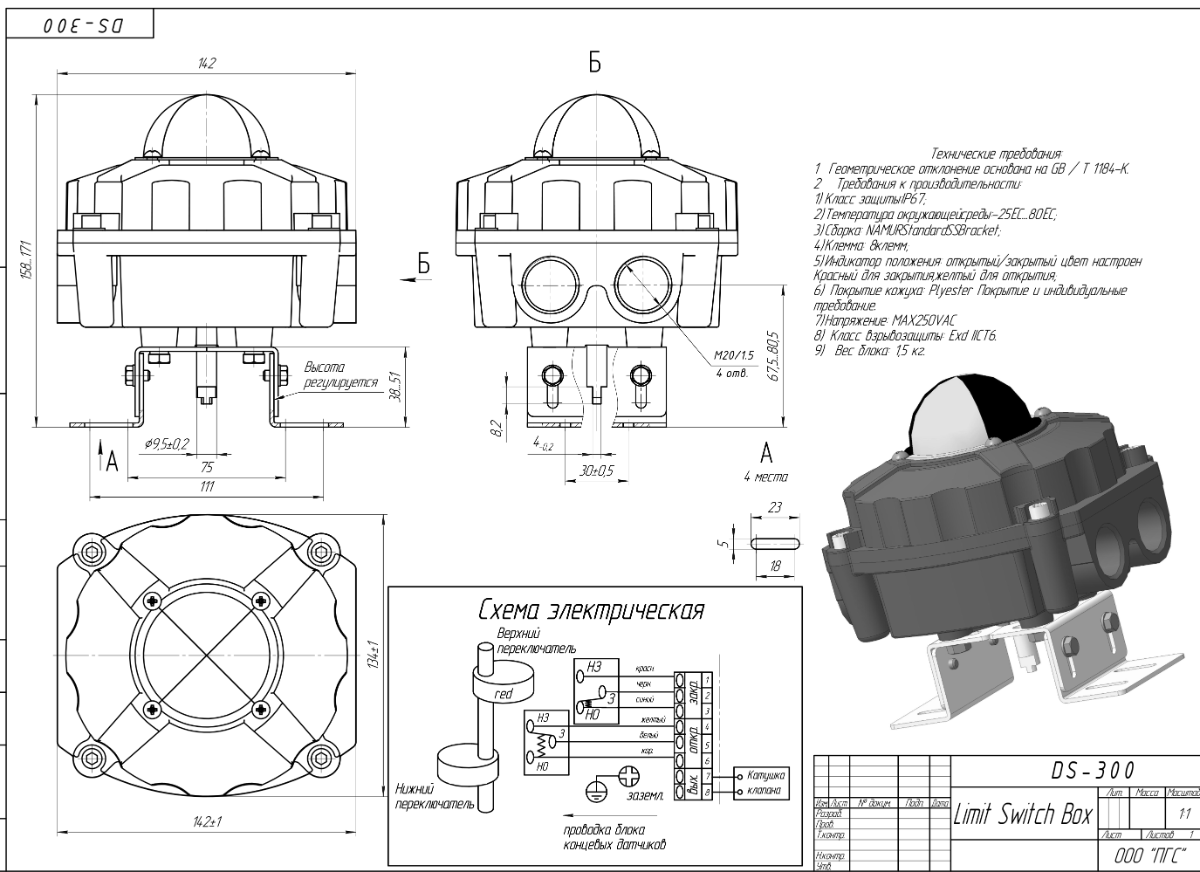

Габаритные и присоединительные размеры DS-300
