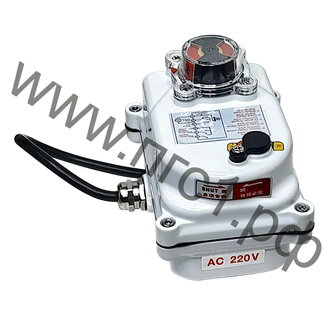

Электропривод четвертьоборотный для запорной арматуры ЭП-03S AC220V (30Нм)
12276
Электропривод четвертьоборотный для запорной арматуры ЭП-03S AC220V
Крутящий момент на валу электпропривода 30Нм
Напряжение питания 220В переменного тока
Электропривод четвертьоборотный для запорной арматуры ЭП-03S AC220V
Крутящий момент на валу электпропривода 30Нм
Напряжение питания 220В переменного тока
Основные характеристики электропривода ЭП-03S AC 220V
|
Параметр |
Крутящий Момент (НМ) |
Напряжение питания (В) |
Номинальный ток (А) |
Мощность двигателя (Вт) |
Время закрытия/открытия (сек) |
Площадка ISO5211 |
Угол поворота |
Класс защиты |
|
Значение |
30 |
AC 220 |
0.5 |
8 |
7 |
F03/F05 |
0º -90º |
IP67 |

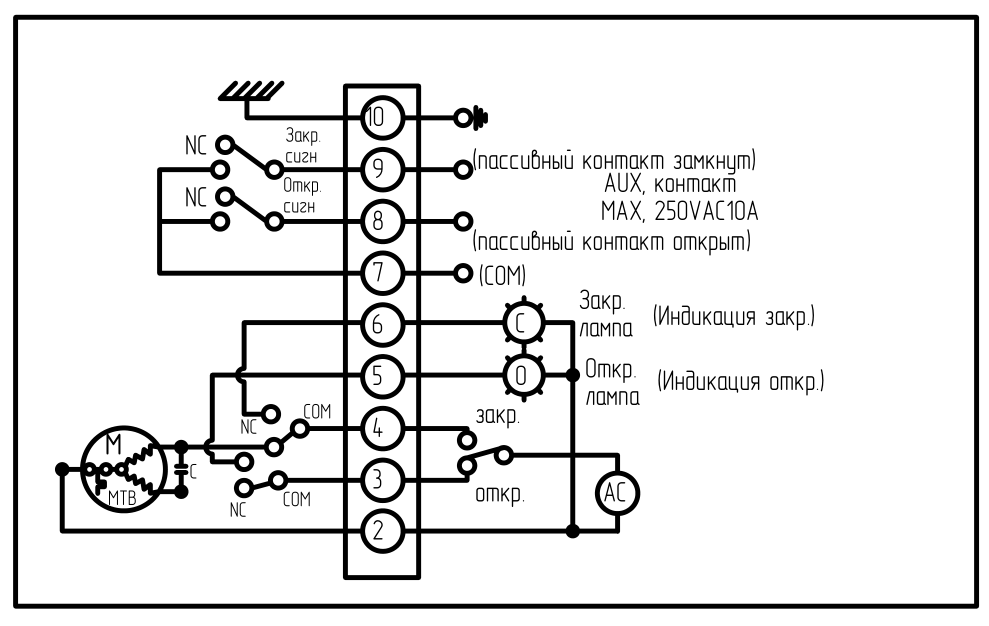

Схема подключения электропривода ЭП-03S AC 220V
 |
Контроль открытия закрытия и наличие двух пассивных датчиков положения, выдающих сигналы полного открытия \ закрытия привода (управляемой арматуры). Инструкции по подключению: 1. Соедините клемму 1 с нулевой линией. 2. При подаче фазового сигнала не клемму 2 привод работает на открытие. 3. При подаче фазового сигнала не клемму 3 привод работает на закрытие. 4. Клемма 4 является общим портом внешней цепи управления. 5. По завершении открытия, с клеммы 5 снимается сигнал «Открыто». 6. По завершении открытия, с клеммы 6 снимается сигнал «Закрыто» |

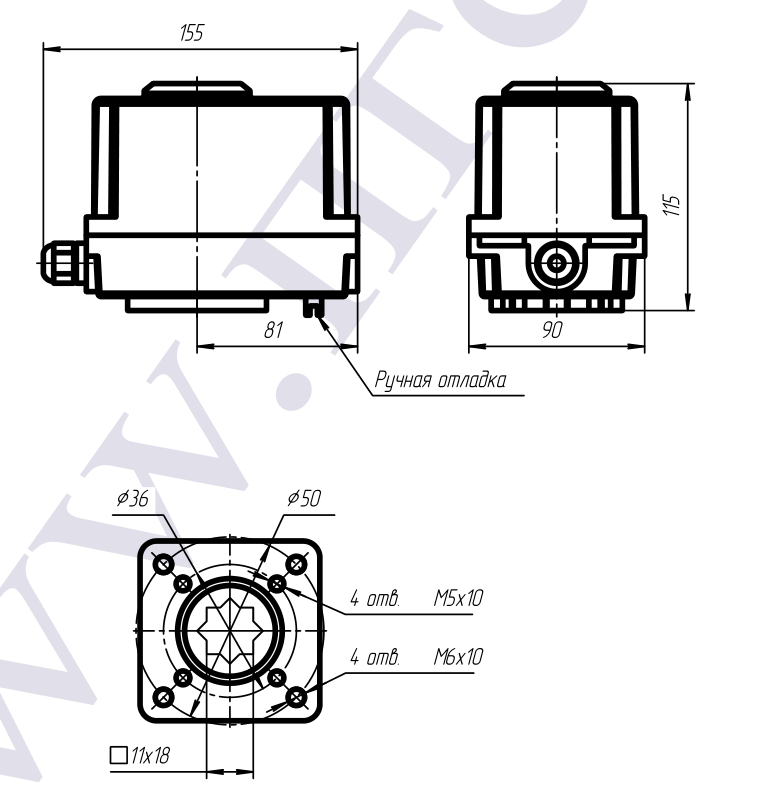

Габаритные и присоединтельные размеры электропривода ЭП-03
