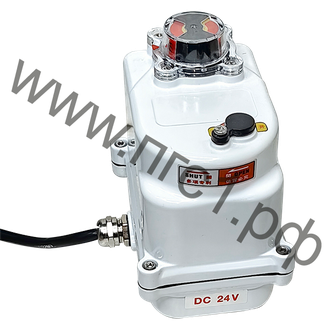

/s.siteapi.org/ed1edb66dc49928.ru/img/5rzaifrj77k0k8gkwskooo444wsk80 "Электропривод с крутящим моментом 30Нм 24V")
Электропривод четвертьоборотный для запорной арматуры ЭП-03S DC24V
12276
нет в наличии
нет в наличии
Электропривод четвертьоборотный для запорной арматуры ЭП-03S DC24V
Крутящий момент на валу электпропривода 30Нм
Напряжение питания 24В постоянного тока
Электропривод четвертьоборотный для запорной арматуры ЭП-03S DC24V
Крутящий момент на валу электпропривода 30Нм
Напряжение питания 24В постоянного тока
Основные характеристики электропривода ЭП-03S DC 24V
|
Параметр |
Крутящий Момент (НМ) |
Напряжение питания |
Номинальный ток (А) |
Мощность двигателя (Вт) |
Время закрытия/открытия (сек) |
Площадка ISO5211 |
Угол поворота |
Класс защиты |
|
Значение |
30 |
DC 24 |
0.5 |
8 |
7 |
F03/F05 |
0º -90º |
IP67 |
Схема подключения электропривода ЭП-03S DC24V
 |
Пояснения к схеме подключения: 1. Привод приводит управляемую арматуру в положение «ОТКРЫТО» откроется, при подаче плюсового сигнала на клемму 1, а отрицательного сигнала на клемму 2. 2. При смене полюсов на клеммах 1 и 2 привод приводит управляемую арматуру в положение «ЗАКРЫТО». 3. Клемма 4 является общим портом внешней цепи управления. 4. По завершении открытия с клеммы 5 снимается сигнал «ОТКРЫТО». 5. По завершении закрытия с клеммы 6 снимается сигнал «ЗАКРЫТО». |

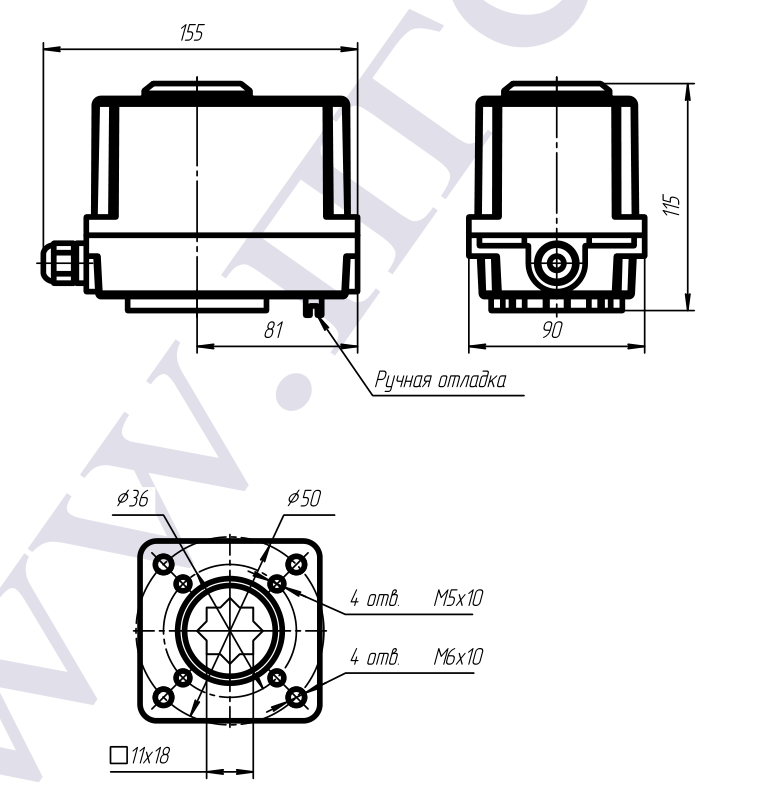

Габаритные и присоединительные размеры электропривода ЭП-03
