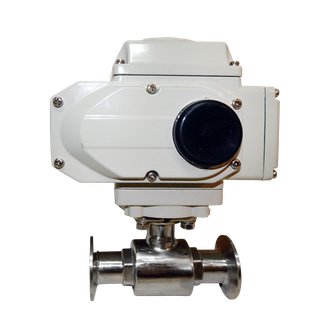

Электропривод четвертьоборотный для запорной арматуры ЭП-05S AC380V (50Нм)

Параметр

Крутящий

Момент (НМ)

Напряжение питания (В)

Номинальный ток (А)

Мощность двигателя (Вт)

Время закрытия/открытия (сек)

Площадка ISO5211

Угол поворота

Класс защиты

Значение

50

AC 380

0.15

15

20

F03/F05/F07

0º -90º

IP67

Контроль открытия закрытия и наличие двух пассивных датчиков положения, выдающих сигналы полного открытия \ закрытия привода (управляемой арматуры).

Инструкция по подключению:

1. Подключите клеммы 1, 2, 3 к трехфазному источнику переменного тока. Привод будет работать по часовой стрелке на закрытие и против часовой стрелки на открытие (через схему внешнего фазового инвертора).
