Электропривод четвертьоборотный для запорной арматуры ЭП-05S DC24V (50Нм)

Электропривод четвертьоборотный для запорной арматуры ЭП-05S DC24V (50Нм)

14867

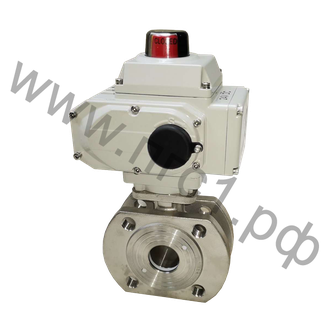

Электропривод четвертьоборотный для запорной арматуры ЭП-05S DC24V

Крутящий момент на валу электпропривода 50Нм

Напряжение питания 24В постоянного тока

Электропривод четвертьоборотный для запорной арматуры ЭП-05S DC24V

Крутящий момент на валу электпропривода 50Нм

Напряжение питания 24В постоянного тока

Электропривод оснащен ручным дублером

Основные характеристики электропривода ЭП-05S DC 24V

Параметр

Крутящий

Момент (НМ)

Напряжение питания

Номинальный ток (А)

Мощность двигателя (Вт)

Время закрытия/открытия (сек)

Площадка ISO5211

Угол поворота

Класс защиты

Значение

50

DC 24

0.5

10

7

F03/F05/F07

0º -90º

IP67



Схема подключения электропривода ЭП-05S DC24V

Схема подключения электропривода Пояснения к схеме подключения:
1. Привод приводит управляемую арматуру
в положение «ОТКРЫТО» откроется, при
подаче плюсового сигнала на клемму 1, а
отрицательного сигнала на клемму 2.
2. При смене полюсов на клеммах 1 и 2 привод
приводит управляемую арматуру в положение
«ЗАКРЫТО».
3. Клемма 4 является общим портом внешней
цепи управления.
4. По завершении открытия с клеммы 5
снимается сигнал «ОТКРЫТО».
5. По завершении закрытия с клеммы 6
снимается сигнал «ЗАКРЫТО».

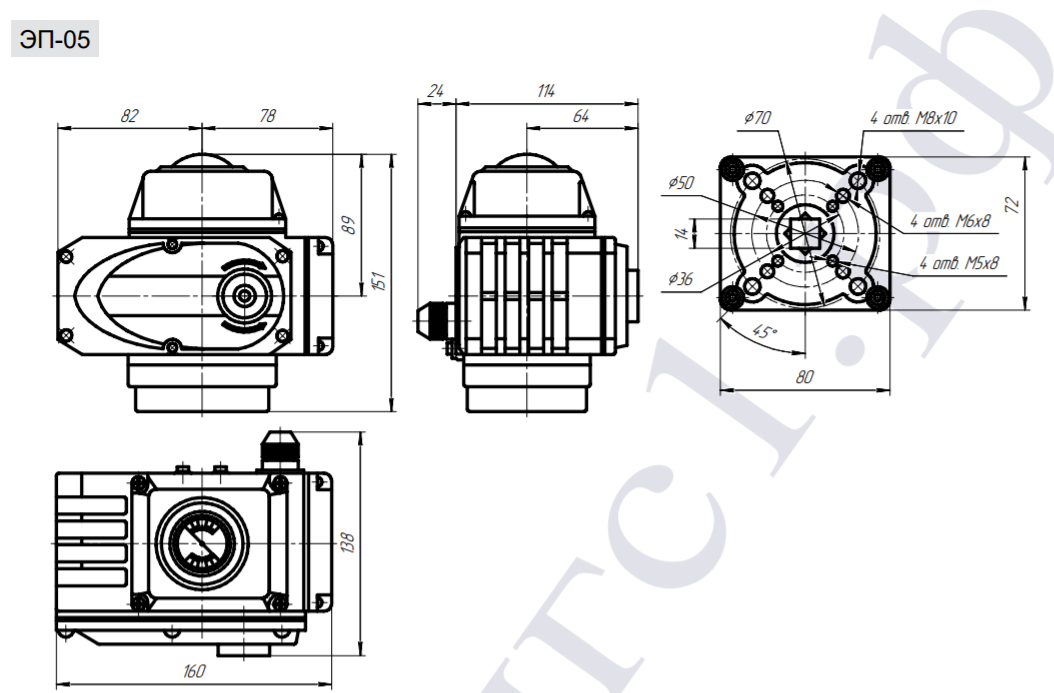

Габаритные и присоединительные размеры электропривода ЭП-05

Габаритные и присоединительные размеры электропривода ЭП-05
