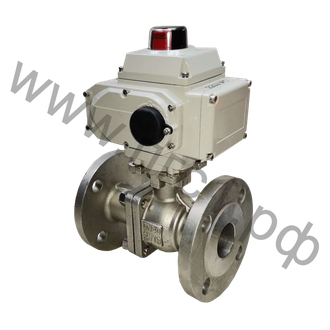

Электропривод четвертьоборотный для запорной арматуры ЭП-10S AC220V (100Нм)

Электропривод четвертьоборотный для запорной арматуры ЭП-10S AC220V

Крутящий момент на валу электпропривода 100Нм

Напряжение питания 220В переменного тока

Электропривод оснащен ручным дублером

Основные характеристики электропривода ЭП-10S AC 220V

Схема подключения электропривода ЭП-10S AC 220V

Контроль открытия закрытия и наличие двух пассивных датчиков положения, выдающих сигналы полного открытия \ закрытия привода (управляемой арматуры). Инструкции по подключению: 1. Соедините клемму 1 с нулевой линией. 2. При подаче фазового сигнала не клемму 2 привод работает на открытие. 3. При подаче фазового сигнала не клемму 3 привод работает на закрытие. 4. Клемма 4 является общим портом внешней цепи управления. 5. По завершении открытия, с клеммы 5 снимается сигнал «Открыто». 6. По завершении открытия, с клеммы 6 снимается сигнал «Закрыто»

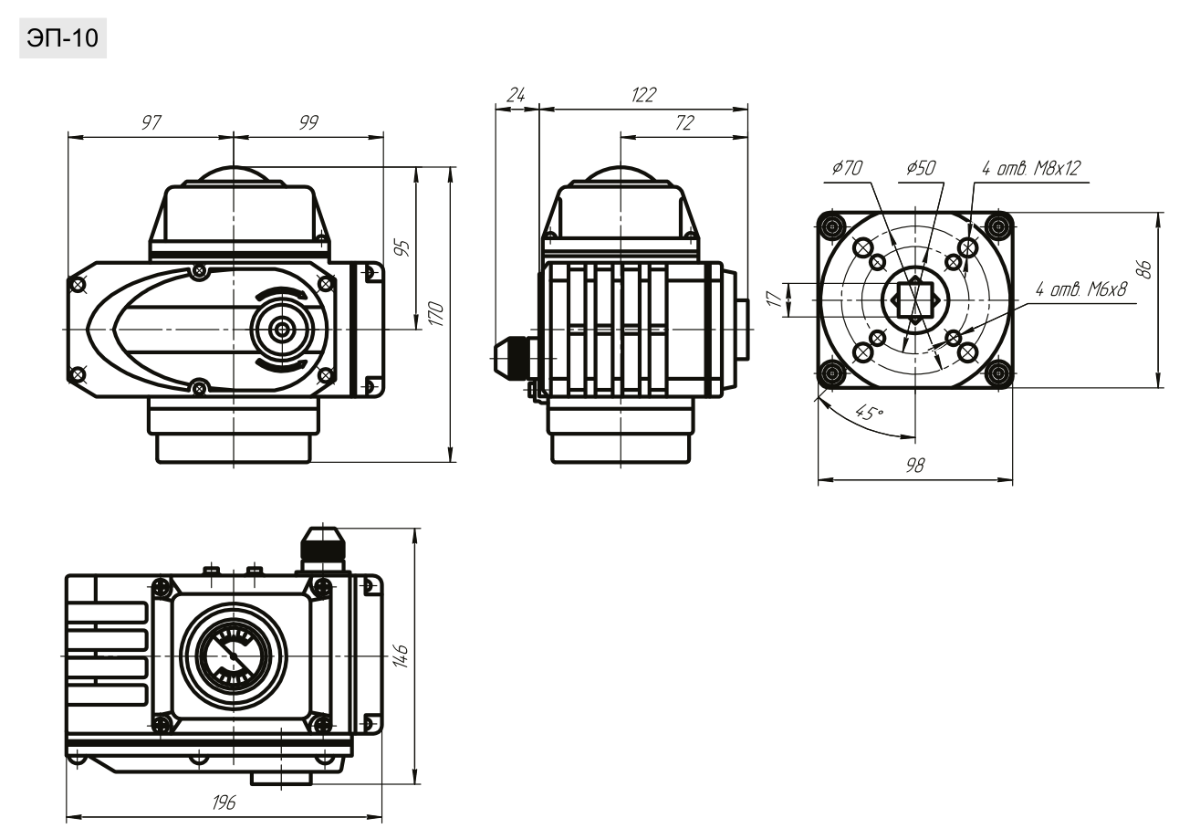

Габаритные и присоединительные размеры электропривода ЭП-10
