Электропривод четвертьоборотный для запорной арматуры ЭП-10S DC24V (100Нм)

Электропривод четвертьоборотный для запорной арматуры ЭП-10S DC24V

Крутящий момент на валу электпропривода 100Нм

Напряжение питания 24В постоянного тока

Электропривод оснащен ручным дублером

Основные характеристики электропривода ЭП-10S DC 24V

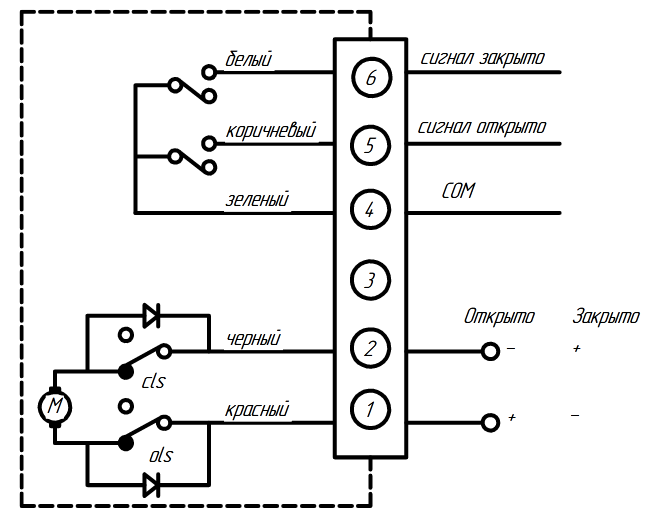

Схема подключения электропривода ЭП-10S DC24V

Пояснения к схеме подключения: 1. Привод приводит управляемую арматуру в положение «ОТКРЫТО» откроется, при подаче плюсового сигнала на клемму 1, а отрицательного сигнала на клемму 2. 2. При смене полюсов на клеммах 1 и 2 привод приводит управляемую арматуру в положение «ЗАКРЫТО». 3. Клемма 4 является общим портом внешней цепи управления. 4. По завершении открытия с клеммы 5 снимается сигнал «ОТКРЫТО». 5. По завершении закрытия с клеммы 6 снимается сигнал «ЗАКРЫТО».

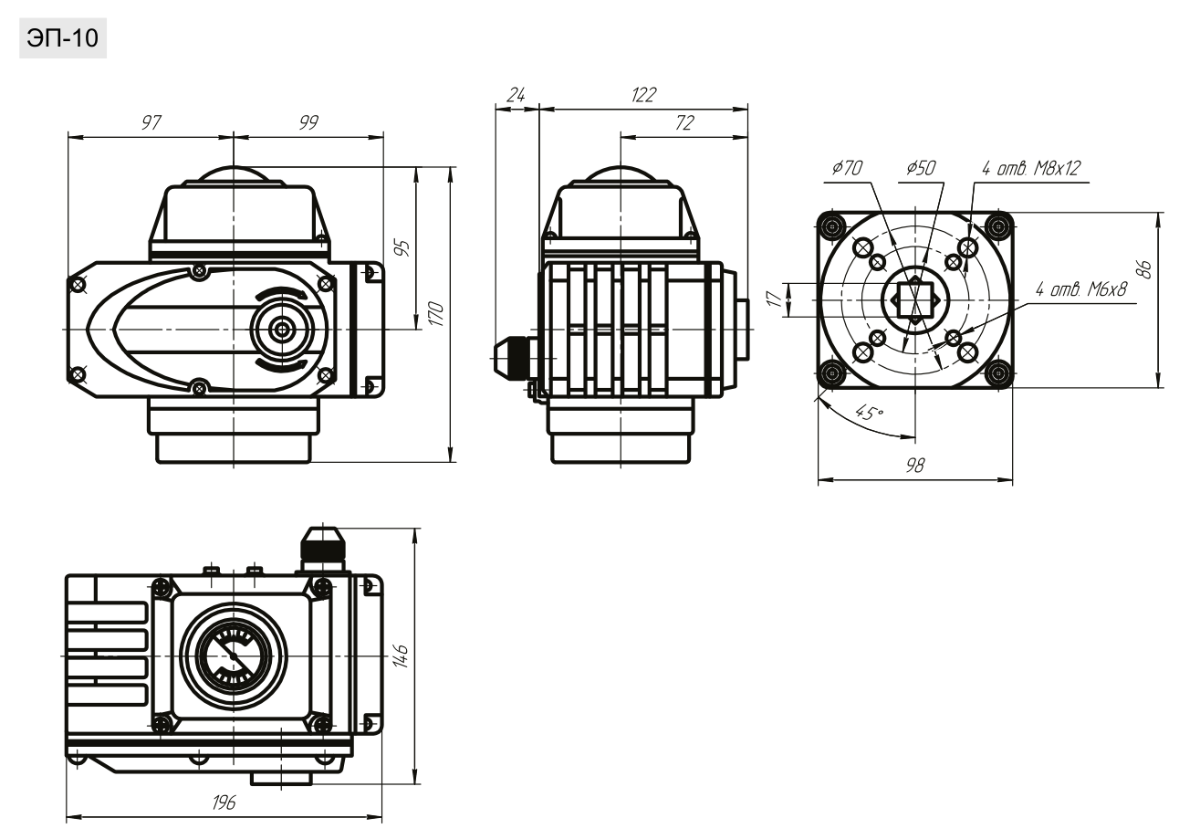

Габаритные и присоединительные размеры электропривода ЭП-10
