Электропривод четвертьоборотный для запорной арматуры с позиционером с обратной связью (4-20мА) ЭП-20A DC24V (200Нм)

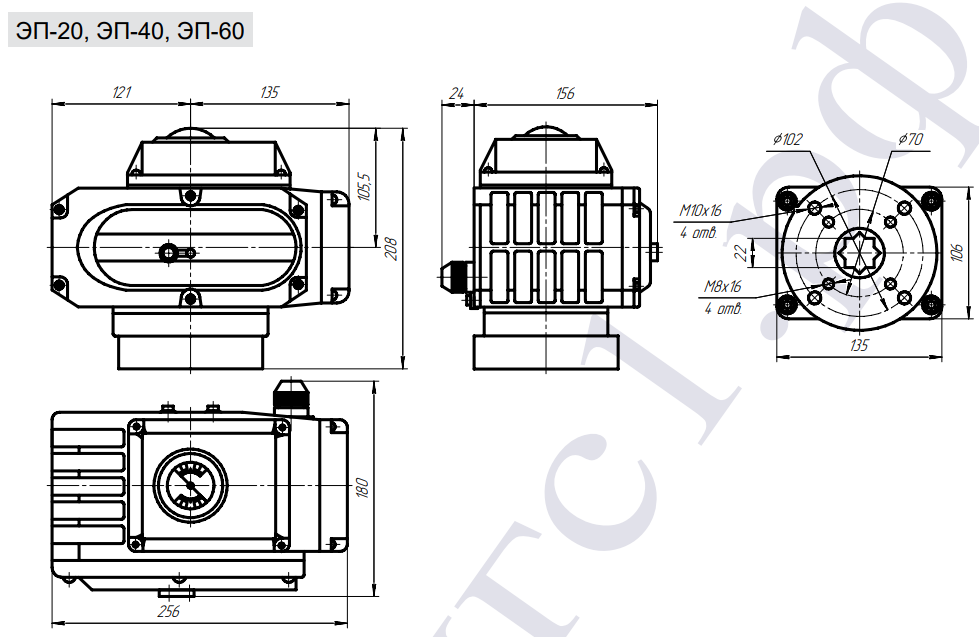

Параметр

Крутящий

Момент (НМ)

Напряжение питания

Номинальный ток (А)

Мощность двигателя (Вт)

Время закрытия/открытия (сек)

Площадка ISO5211

Угол поворота

Класс защиты

Значение

200

DC 24

0.24

40

30

F07/F10

0º -90º

IP67

Тип A: Управление – унифицированный сигнал 4…20 мА.

Обратная связь – унифицированный сигнал 4…20 мА, пропорциональный углу поворота вала электропривода 0…90°.

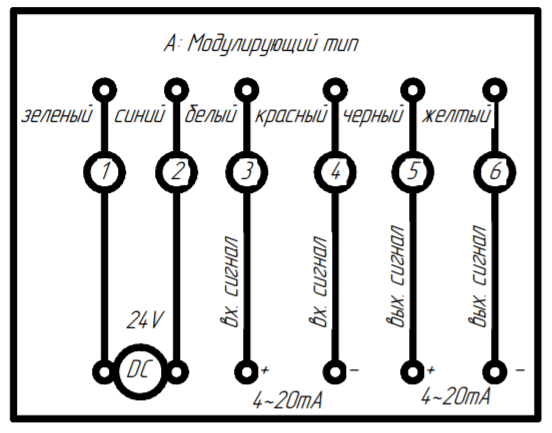

Назначение используемых клемм:

Входной сигнал:

•клемма «–» - соединяется с выводом «–» на внешнем регуляторе;

• клемма «+» – соединяется с выводом «+» на внешнем регуляторе. При изменении входного сигнала от 4 до 20 мА электропривод переходит из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки), угол поворота вала изменяется от 0 до 90° пропорционально входному сигналу.

Выходной сигнал:

• клемма «–» - соединяется с выводом «–» на внешнем регуляторе;

• клемма «+» – соединяется с выводом «+» на внешнем регуляторе.

При переходе электропривода из состояния полного закрытия в состояние полного открытия (вал вращается против часовой стрелки) выходной сигнал сервоконтроллера изменяется от 4 до 20 мА пропорционально углу поворота вала.
