Электропривод четвертьоборотный для запорной арматуры ЭП-20S AC220V/AC380V (до 200Нм)
Электропривод четвертьоборотный для запорной арматуры ЭП-20S AC220V/AC380V
Крутящий момент на валу электпропривода 200Нм
Напряжение питания 220В или 380В переменного тока
Электропривод четвертьоборотный для запорной арматуры ЭП-20S AC220V/AC380V
Крутящий момент на валу электпропривода 200Нм
Напряжение питания 220В или 380В переменного тока
Электропривод оснащен ручным дублером
Основные характеристики электропривода ЭП-20S AC 220V/AC 380V
|
Параметр |
Крутящий Момент (НМ) |
Напряжение питания |
Номинальный ток (А) |
Мощность двигателя (Вт) |
Время закрытия/открытия (сек) |
Площадка ISO5211 |
Угол поворота |
Класс защиты |
|
Значение |
200 |
AC 220 |
0.88 |
40 |
30/60 |
F07/F10 |
0º -90º |
IP67 |
|
|
|
AC 380 |
0.4 |
40 |
30/60 |
F07/F10 |
0º -90º |
|

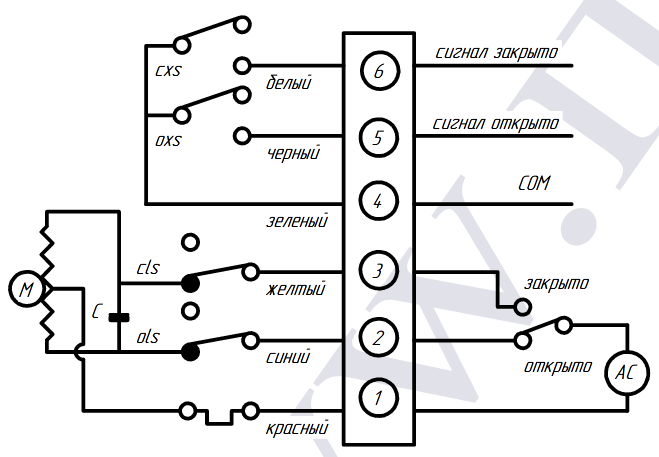

Схема подключения электропривода ЭП-20S AC220V
 |
Контроль открытия закрытия и наличие двух пассивных датчиков положения, выдающих сигналы полного открытия \ закрытия привода (управляемой арматуры). Инструкции по подключению: 1. Соедините клемму 1 с нулевой линией. 2. При подаче фазового сигнала не клемму 2 привод работает на открытие. 3. При подаче фазового сигнала не клемму 3 привод работает на закрытие. 4. Клемма 4 является общим портом внешней цепи управления. 5. По завершении открытия, с клеммы 5 снимается сигнал «Открыто». 6. По завершении открытия, с клеммы 6 снимается сигнал «Закрыто» |

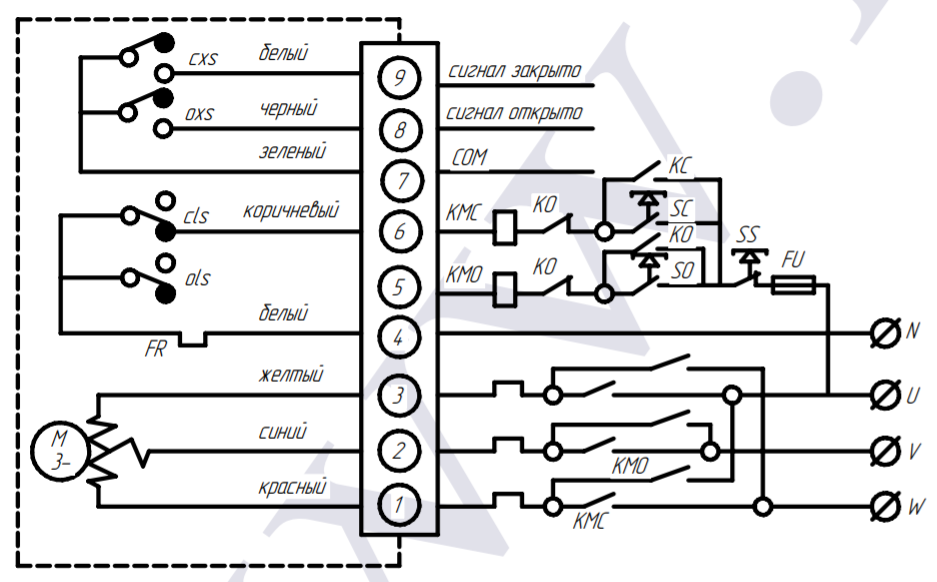

Схема подключения электропривода ЭП-20S AC380V
 |
Контроль открытия закрытия и наличие двух 1. Подключите клеммы 1, 2, 3 к трехфазному |

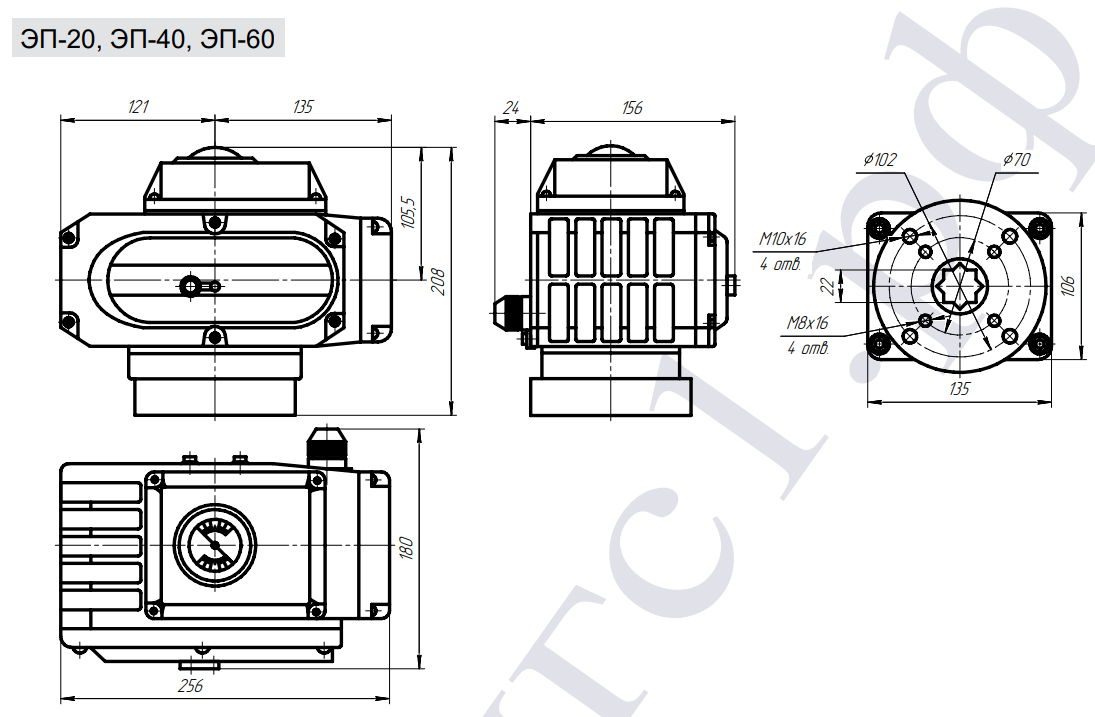

Габаритные и присоединительные размеры электропривода ЭП-20
