- Блок подготовки воздуха серии FRC габариты, присоединения, кривые расхода.pdf176.4 кб, 25 февраля в 07:23

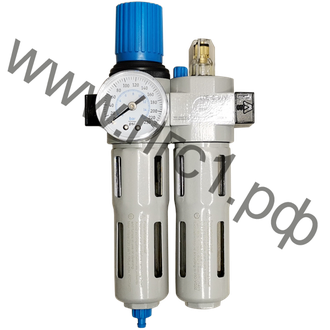

Блок подготовки воздуха FRC-D-MINI G1/8", G1/4", G3/8" (1.6 МПа)
Блок подготовки сжатого воздуха вертикальной компоновки серии FRC-D предназначен для подготовки сжатого воздуха в пневмоприводах и системах промышленного оборудования различного назначения и подготовки воздуха перед пневмоинструментом.
Служит для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, распыления смазочного материала.
Блок подготовки сжатого воздуха вертикальной компоновки серии FRC-D предназначен для подготовки сжатого воздуха в пневмоприводах и системах промышленного оборудования различного назначения и подготовки воздуха перед пневмоинструментом.
Служит для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, распыления смазочного материала.
Основные технические параметры блока подготовки воздуха FRC-D-MINI
|
Параметр |
Модель |
|||
|
FRC-D-MINI |
||||
|
Подключение |
G1/8” |
G1/4” |
G3/8” |
|
|
Номинальный расход л/мин |
750 |
|||
|
Рабочая среда |
Сжатый воздух |
|||
|
Тонкость фильтрации |
40 или 5 мкм |
|||
|
Структура |
Фильтр регулятор+маслораспылитель+ манометр+кронштейн |
|||
|
Положение установки |
Вертикальное ±5° |
|||
|
Фиксация рукоятки |
Поворотная рукоятка с замком |
|||
|
Максимальная задержка (MPa) |
0,02 |
|||
|
Диапазон регулировки давления (MPa) |
0,05-1,2 |
|||
|
Подключение манометра |
G1/8” |
|||
|
Максимальный объем колбы фильтра |
22 |
|||
|
Максимальный объем масла мл |
45 |
|||
|
Класс используемого масла |
FD22 или HG32 |
|||
|
Минимально необходимый расход воздуха для создания масляного тумана при P=6.5Бар |
3 |
|||
|
Входное давление |
|
|||
|
Тип сброса конденсата |
Ручной |
0.1~1.6MPa |
||
|
Полуавтоматический |
0.15~1.6MPa |
|||
|
Автоматический |
0.2~1.2MPa |
|||
Габаритные и присоединительные размеры Блока подготовки воздуха FRC-D-MINI
см приложенный файл
Цена блока подготовки FRC-D-MINI
|
Модель блока подготовки (блока кондиционирования) воздуха |
|
Скидка |
|
|
Цена |
Ед. изм. |
||
|
FRC-D-MIDI-10 Блок подготовки воздуха G3/8", 0.5-16bar |
4 796,00 |
шт |
От 5 шт |
|
FRC-D-MIDI-15 Блок подготовки воздуха G1/2", 0.5-16bar |
4 796,00 |
шт |
От 5 шт |
|
FRC-D-MINI-06 Блок подготовки воздуха G1/8", 0.5-16bar |
3 381,00 |
шт |
От 5 шт |
|
FRC-D-MINI-08 Блок подготовки воздуха G1/4", 0.5-16bar |
3 381,00 |
шт |
От 5 шт |
|
*Стоимость указана в рублях с НДС |
|
|
|
FEC-01-MINI , FEC-02-MINI , FEC-03-MINI , БК-4-MINI, БК-6-MINI, SA-CN20-06, SA-CN20-08, SA-CN20-10, MC104-C-5
