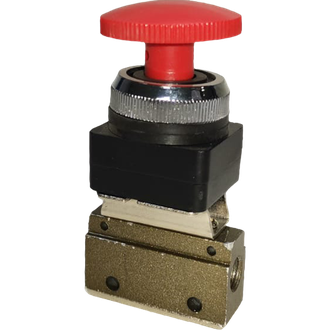

3/2 Пневмораспределитель грибок с фиксацией H-32-06-EB (MOV-03)

978

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

3/2 Пневмораспределитель с фиксацией H-32-06-EB (MOV-03)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ)
Присоединение: G1/8"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)

3/2 Пневмораспределитель селектор H-32-06-EB

3/2 Пневмораспределитель с фиксацией H-32-06-EB (MOV-03)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ)
Присоединение: G1/8"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+60°C (допускается эксплуатация при температурах -10°C…+60°C при отсутствии капельной влаги в пневмосистеме)

Технические характеристики	3/2 пневмораспределитель с МУ
Модель	H-32-06-EB (MOV-03)
Графическая схема работы
Резьба подвода воздуха	G1/8”
Рабочая среда	Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы
Тип	Золотникового типа
Рабочее давление	0-0,8МПа
Максимальное давление	1,2 МПа
Температура эксплуатации	0°C…+70°C (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
Максимальная частота срабатывания	1 цикл в секунду
Средний ресурс	2500-5000 циклов

Габаритные и присоединительные размеры 3/2 пневмораспределителя H-32-06-EB (MOV-03)

ПР221-К3, MOV-03, SV-H-32NC-06-EB
