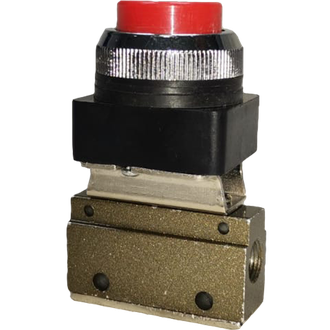

/s.siteapi.org/ed1edb66dc49928.ru/img/3d3ni4ztt204wooc0888kwco4c4wg4 "3/2 Пневмораспределитель кнопка без фиксации H-32-06-PPL (MOV-04)")
- 3/2 Пневмораспределитель кнопка без фиксации H-32-06-PPL (MOV-04)чертеж схема работы.pdf202.4 кб, 30 октября в 06:31
3/2 Пневмораспределитель кнопка без фиксации H-32-06-PPL (MOV-04)
3/2 Пневмораспределитель кнопка фиксации H-32-06-PPL (MOV-04)
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
3/2 Пневмораспределитель кнопка без фиксации H-32-06-PPL (MOV-04)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ),
Присоединение: G1/8"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
Цвет кнопки: красный или зеленый
3/2 Пневмораспределитель кнопка без фиксации H-32-06-PPL (MOV-04)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ)
Присоединение: G1/8"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
Цвет кнопки: красный или зеленый
|
Технические характеристики |
3/2 пневмораспределитель с МУ |
|
Модель |
H-32-06-PPL (MOV-04) |
|
Графическая схема работы |
|
|
Резьба подвода воздуха |
G1/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0-0,8МПа |
|
Максимальное давление |
1,2 МПа |
|
Температура эксплуатации |
0°C…+70°C (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме) |
|
Максимальная частота срабатывания |
1 цикл в секунду |
|
Средний ресурс |
25000-50000 циклов |
Габаритные и присоединительные размеры 3/2 пневмораспределителя H-32-06-PPL (MOV-04)
ПР221-К4, MOV-04, SV-H-PPL-32NC-06
