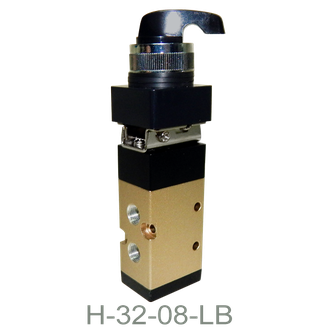

3/2 Пневмораспределитель селектор H-32-08-LB (MSV98322LB)

3/2 Пневмораспределитель селектор H-32-08-LB (MSV98322LB)

1367

3/2 Пневмораспределитель селектор H-32-08-LB (MSV98322LB)

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

3/2 Пневмораспределитель кнопка  с фиксацией H-32-08-LB (MSV98322LB)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ), нормально открытый (НО) (в зависимости от порядка подключения)
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)

3/2 Пневмораспределитель селектор H-32-08-LB (MSV98322LB)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ), нормально открытый (НО) (в зависимости от порядка подключения)
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)

Технические характеристики

3/2 пневмораспределитель бистабильный с МУ

Модель

H-32-08-LB (MSV98322LB)

Графическая схема работы

 Схема работы 3/2 пневмораспределитель бистабильный с МУ

Эффективная площадь сечения

16mm2 / CV=0.89

Резьба подвода воздуха

G1/4”

Рабочая среда

Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы

Тип

Золотникового типа

Рабочее давление

0-0,8МПа

Максимальное давление

1,2 МПа

Температура эксплуатации

0°C…+70°C  (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме)

Максимальная частота срабатывания

1 цикл в секунду

Средний ресурс

25000-50000 циклов

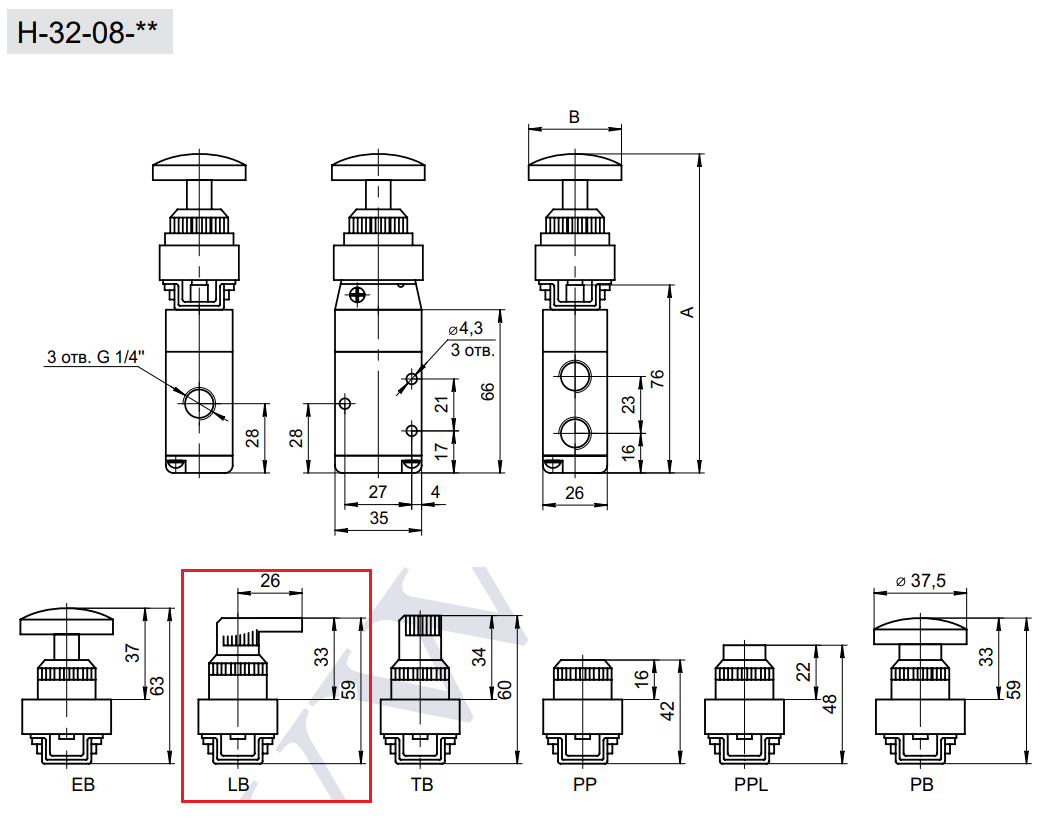

Габаритные и присоединительные размеры 3/2 пневмораспределителя  H-32-08-LB (MSV98322LB)

абаритные и присоединительные размеры 3/2 пневмораспределителя  H-32-08-LB (MSV98322LB)







ПР322-К6, MSV98322LB, SV-H-LB-32NC-08
