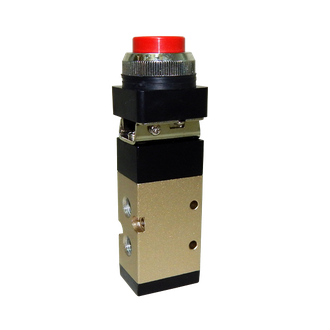

3/2 Пневмораспределитель кнопка без фиксации H-32-08-PPL (MSV98322PPL)
3/2 Пневмораспределитель кнопка без фиксации H-32-08-PPL
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
3/2 Пневмораспределитель кнопка без фиксации H-32-08-PPL (MSV98322PPL)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ), нормально открытый (НО) (в зависимости от порядка подключения)
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
Цвет кнопки: красный или зеленый
3/2 Пневмораспределитель кнопка без фиксации H-32-08-PPL (MSV98322PPL)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 3/2 (3-линейная, 2-позиционная), нормально закрытый (НЗ), нормально открытый (НО) (в зависимости от порядка подключения)
Присоединение: G¼"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
Цвет кнопки: красный или зеленый
|
Технические характеристики |
3/2 пневмораспределитель с МУ |
|
Модель |
H-32-08-PPL (MSV98322PPL) |
|
Графическая схема работы |
|
|
Эффективная площадь сечения |
16mm2 / CV=0.89 |
|
Резьба подвода воздуха |
G1/4” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0-0,8МПа |
|
Максимальное давление |
1,2 МПа |
|
Температура эксплуатации |
0°C…+70°C (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме) |
|
Максимальная частота срабатывания |
1 цикл в секунду |
|
Средний ресурс |
25000-50000 циклов |

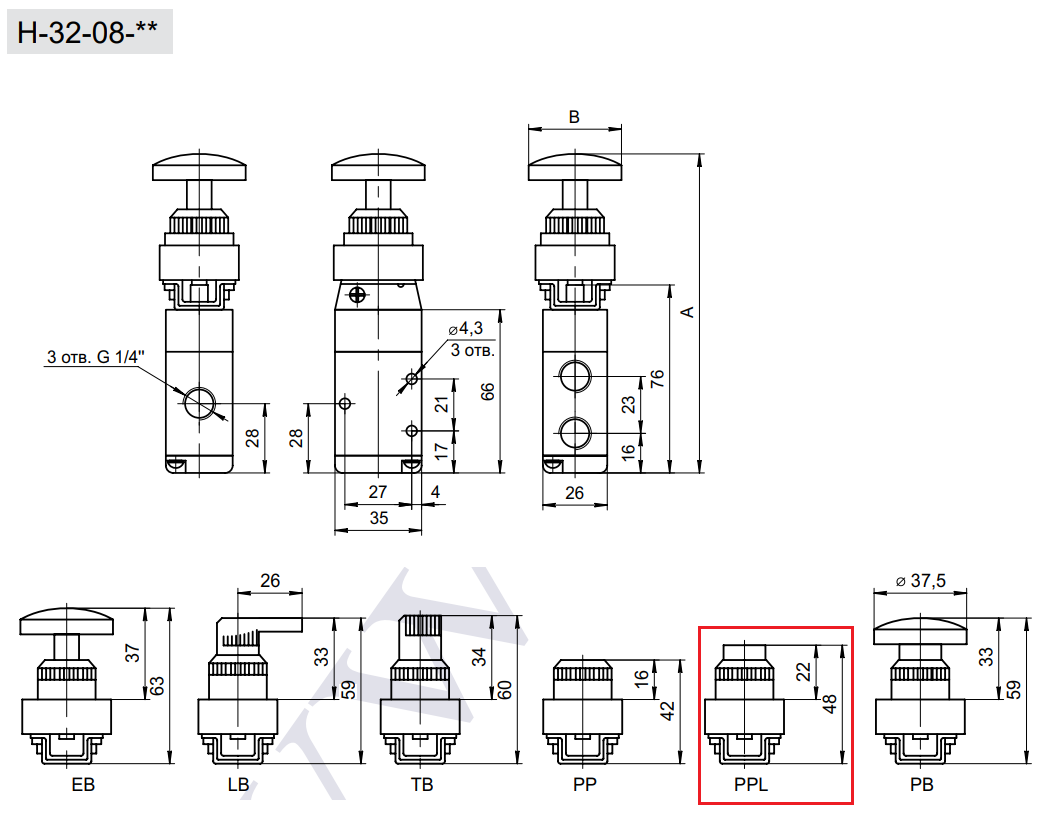

Габаритные и присоединительные размеры 3/2 пневмораспределителя H-32-08-PPL (MSV98322PPL)
ПР322-К4, MSV98322PPL, SV-H-PPL-32NC-08
