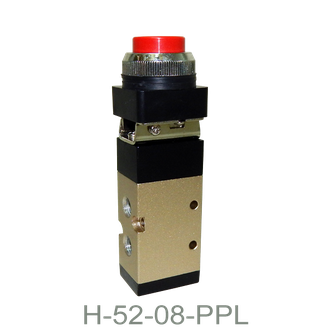

Пневмораспределитель 5/2 пневмокнопка H-52-08-PPL, H-52-06-PPL (MSV86521PPL, MSV86522PPL)
5/2 Пневмораспределитель кнопка утопленная пневмокнопка H-52-08-PPL, H-52-06-PPL (MSV86521PPL, MSV86522PPL)
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
5/2 Пневмораспределитель пневмокнопка H-52-08-PPL, H-52-06-PPL (MSV86521PPL, MSV86522PPL)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼", G⅛" (смотри подробное описание)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
5/2 Пневмораспределитель пневмокнопка H-52-08-PPL, H-52-06-PPL (MSV86521PPL, MSV86522PPL)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼", G⅛"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
|
Технические характеристики |
Модель 5/2 пневмораспределителя |
|
|
H-52-06-PPL, MSV86521PPL |
H-52-08-PPL, MSV86522PPL |
|
|
Схема работы |
5/2 пневмораспределитель моностабильный ( без фиксации) с МУ |
|
|
Графическая схема работы |
|
|
|
Эффективная площадь сечения |
12mm2 / CV=0.78 |
16mm2 / CV=0.89 |
|
Резьба подвода воздуха |
G1/8” |
G1/4” |
|
Резьба атмосферных каналов |
G1/8” |
G1/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
|
Тип |
Золотникового типа |
|
|
Рабочее давление |
0-0,8МПа |
|
|
Максимальное давление |
1,2 МПа |
|
|
Температура эксплуатации |
0°C…+70°C (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме) |
|
|
Максимальная частота срабатывания |
1 цикл в секунду |
|
|
Средний ресурс |
25000-50000 циклов |
|

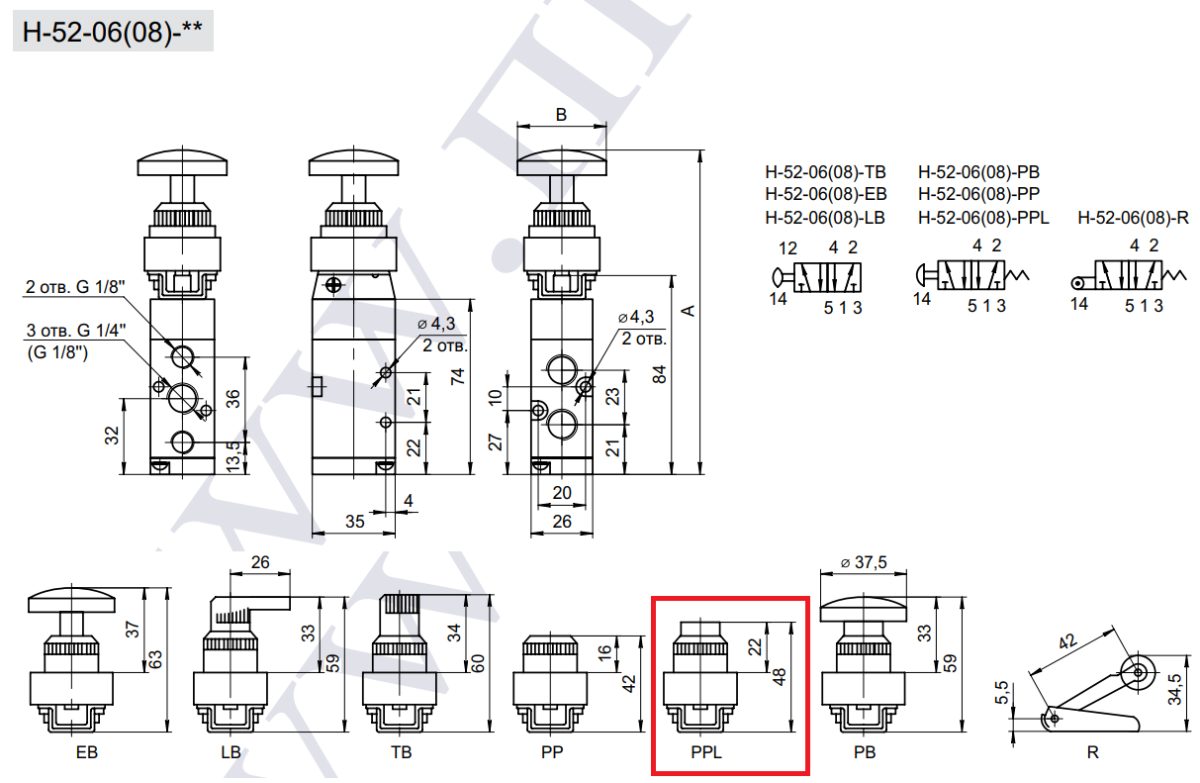

Габаритные и присоединительные размеры 5/2 пневмораспределителя H-52-08(06)-PPL (MSV86522(1)PPL)
ПР522-К4, MSV86522PPL, SV-H-PPL-52-08, MSV86521PPL, SV-H-PPL-52-06, EVZM450-F01-32, VZM450-01-32, EVZM550-F01-32, VZM550-01-32
