Пневмораспределитель 5/2 селектор H-52-08-TB, H-52-06-TB (MSV86521TB, MSV86522TB)
5/2 Пневмораспределитель селектор H-52-06-TB, H-52-08-TB (MSV86521TB, MSV86522TB)
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
5/2 Пневмораспределитель H-52-06-TB, H-52-08-TB (MSV86521TB, MSV86522TB)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼", G⅛" (смотри подробное описание)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
5/2 Пневмораспределитель селектор H-52-06-TB, H-52-08-TB (MSV86521TB, MSV86522TB)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем, аварийного отключения пневмосистемы с сбросом со стороны потребителя
Тип: 5/2 (5-линейный, 2-позиционный)
Присоединение: G¼", G⅛"
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
|
Технические характеристики |
Модель 5/2 пневмораспределителя |
|
|
H-52-06-TB, MSV86521TB |
H-52-08-TB, MSV86522TB |
|
|
Схема работы |
5/2 пневмораспределитель бистабильный ( с фиксацией) с МУ |
|
|
Графическая схема работы |
|
|
|
Эффективная площадь сечения |
12mm2 / CV=0.78 |
16mm2 / CV=0.89 |
|
Резьба подвода воздуха |
G1/8” |
G1/4” |
|
Резьба атмосферных каналов |
G1/8” |
G1/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
|
Тип |
Золотникового типа |
|
|
Рабочее давление |
0-0,8МПа |
|
|
Максимальное давление |
1,2 МПа |
|
|
Температура эксплуатации |
0°C…+70°C (-10°C…+70°C при отсутствии капельной влаги в пневмосистеме) |
|
|
Максимальная частота срабатывания |
1 цикл в секунду |
|
|
Средний ресурс |
25000-50000 циклов |
|

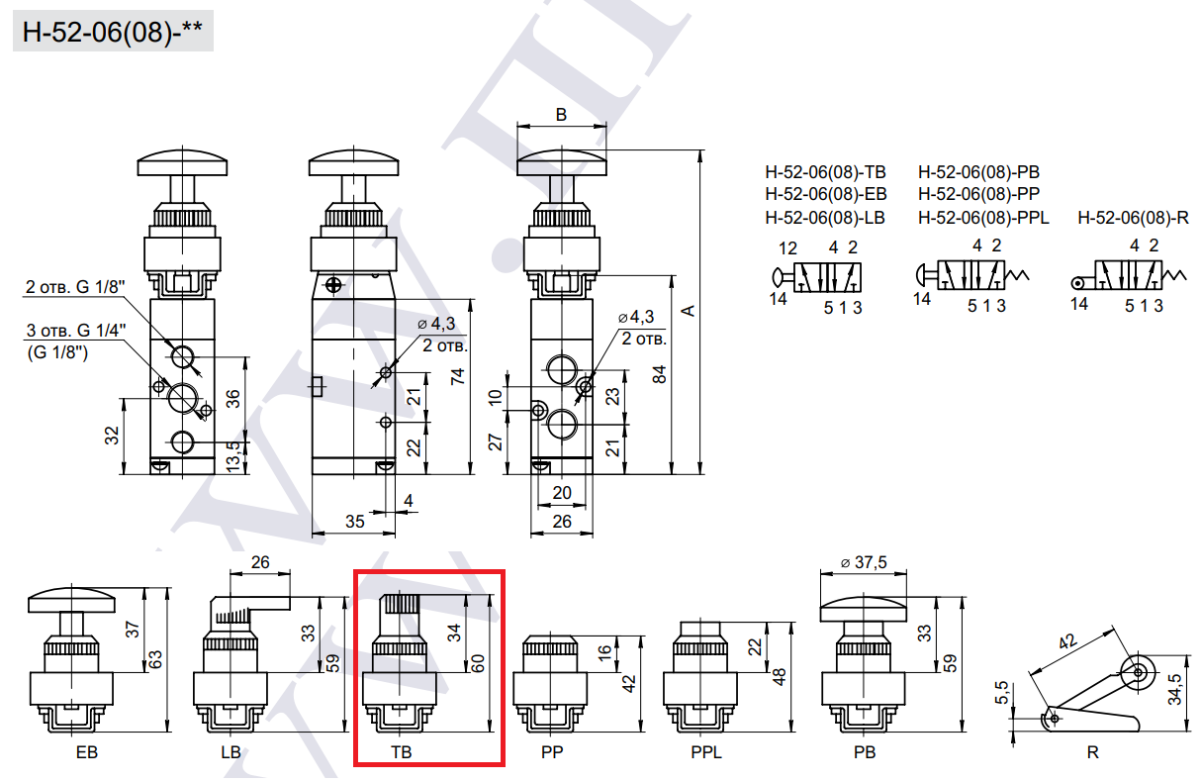

Габаритные и присоединительные размеры 5/2 пневмораспределителя H-52-08(06)-TB (MSV86522(1)TB)
ПР522-К1, MSV86522TB, SV-H-TB-52-08, MSV86521TB, SV-H-TB-52-06, EVZM450-F01-34, VZM450-01-34, EVZM550-F01-34, VZM550-01-34
