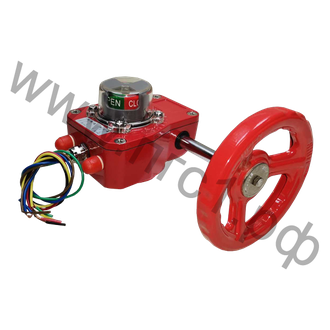

Червячный четвертьоборотный ручной редуктор со встроенными концевыми выключателями и визуальным указателем положения LSD-04 (до 1200 Нм)
Червячный четвертьоборотный ручной редуктор со встроенными концевыми выключателями и визуальным указателем положения LSD-04
крутящий момент-1200Нм
LSD-04 - Червячный четвертьоборотный ручной редуктор со встроенными концевыми выключателями и визуальным указателем положения предназначен для управления элементами запорнорегулирующей арматуры в ручном режиме с возможностью интеграции в автоматизированные сисемы управления.
Блок концевых датчиков предоставляет возможность получать электрический сигнал о состоянии конечных положений вала арматуры, а визуальный указатель упрощайт визуальный контроль за состоянием арматуры.
Подходит для управления запорной арматурой (шаровой кран, дисковый затвор и пр.) с крутящим моментом на валу не более 920 Нм
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИК РУЧНОГО РЕДУКТОРА
|
Модель |
Передаточное число |
Усилия на валу штурвала Nm |
Усилия на валу дублёра Nm |
Диаметр штурвала |
Масса дублёра |
|
LSD-04 |
54:1 |
110 |
1200 |
300 |
6,8 |
Площадка ISO-F10/F14 (Квадрат 27мм)
Угол поворота 0 – 90°
Регулировка хода - 0-5°
Степень защиты корпуса - IP67
Температура рабочей среды - до 120 °C
HGBF-4
