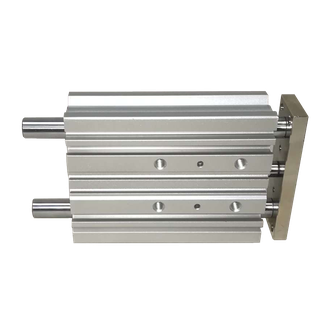

Пневмоцилиндры со встроенными направляющими серии MGP
Компактный пневмоцилиндр с направляющей MGP
Компактный цилиндр двойного действия с направляющей скользящей опорой и эластичным демпфером крайнего положения. Стоимость указана в формате "от"
Цилиндры серии MGP обладают повышенным сопротивлением вращающему моменту и боковой нагрузке. Объединение направляющих и цилиндра в одном корпусе делают его компактным, что позволяет сэкономить место и упростить монтаж в пневмосистеме. В цилиндрах предусмотрены демпферы, возможность установки датчиков конечных положений и грязесъемные манжеты, позволяющие эксплуатировать цилиндры MGP в запыленной окружающей среде.
Технические характеристики пневмоцилиндров MGP
|
Серия |
MGPL |
MGPM |
|
Направляющая |
Качения |
Скольжения |
|
Рабочая среда |
Сжатый воздух, с фильтрацией 5 мкм |
|
|
Максимальное давление, МПа |
1,5 |
|
|
Рабочее давление, МПа |
1,0 |
|
|
Температура окружающей среды, °С |
-10...60 |
|
|
Скорость хода поршня, мм/с |
50... 500 |
|
Стандартные значения хода поршня пневмоцилиндра MGP
|
Диаметр поршня, мм |
Диаметр штока, мм |
Упругое демпфирование |
Воздушное демпфирование |
Максимальный ход штока, мм |
|
Стандартный ход штока, мм |
||||
|
12 |
6 |
10, 20, 30, 40, 50, 75, 100 |
25, 50, 75, 100 |
250 |
|
16 |
8 |
|||
|
20 |
10 |
20, 30, 40, 50, 75, 100, 125, 150, 175, 200 |
25, 50, 75, 100, 125, 150, 175, 200 |
400 |
|
25 |
12 |
|||
|
32 |
16 |
25, 50, 75, 100, 125, 150, 175, 200 |
||
|
40 |
16 |
|||
|
50 |
20 |
|||
|
63 |
20 |
|||
|
80 |
25 |
50,75, 100, 125, 150, 175,200 |
||
|
100 |
30 |
|||
На складе поддерживаются следующие позиции пневмоцилиндров MGPM
MGPM16-30Z*M5
MGPM16-30
MGPM16-50Z
MGPM25-30 (QST2A025A030)
MGPM25-50Z (QST2A025A050)
MGPM40-25Z (QST2A025A025)
