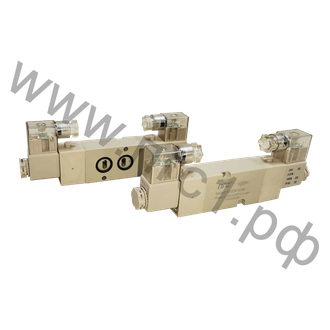

Пневмораспределитель NAMUR 4N320-08M

Пневмораспределитель NAMUR 4N320-08M

2790

5/2 Пневмораспределители NAMUR двухсторонним ЭМУ используются для управления пневмоцилиндрами, седельными клапанами с пневмоуправлением, пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.

5/2 Пневмораспределители NAMUR двухсторонним ЭМУ используются для управления пневмоцилиндрами, седельными клапанами с пневмоуправлением, пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.
Присоединение: Порты подключения давления G1/4"-G1/2". Порты управления в соответствии с NAMUR (VDI/VDE3845).
Управление: Электропневматическое, осуществляется при помощи электромагнитных катушек. Катушки имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота.
Монтаж: На стыковочную поверхность по NAMUR через сквозные отверстия в корпусе





Технические характеристики

Модель пневмораспределителя NAMUR

4N320-08M

4M320-10M

4M420-15M

Схема работы

5/2 с односторонним ЭМУ

Эффективная площадь сечения

25mm2  / CV=1.4

30mm2  / CV=1.68

50mm2  / CV=2.79

Резьба подвода воздуха

G1/4”

G3/8”

G1/2”

Резьба выхлопных отв.

G1/4”

G1/4”

G1/2”

Рабочая среда

Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы

Тип

Золотникового типа

Рабочее давление

0,15-1,0 МПа

Максимальное давление

1,2 МПа

Напряжение питания

12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC

Энергопотребление

AC-5.5VA, DC-3W/4.8W

Допустимые изменения напряжения питания

-15%...+10%

Степень защиты, класс изоляции

IP65/F

Температура эксплуатации

-20..+60Со  (-40 Сопо запросу)

Максимальная частота срабатывания

5 циклов в секунду

Минимальное время переключения

0,05 сек

Средний ресурс

20 000 000 циклов

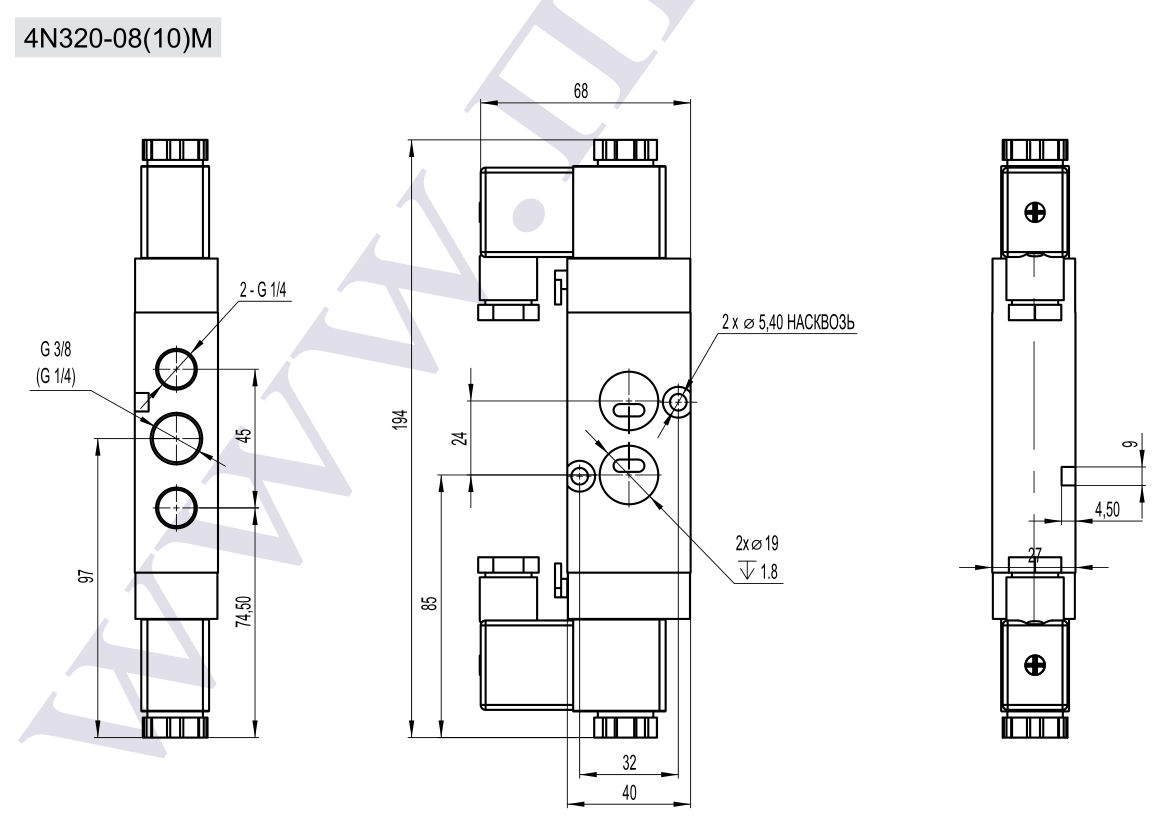

Габаритные и присоединительные размеры пневмораспределителя NAMUR 4N320-08(10)M

Габаритные и присоединительные размеры пневмораспределителя NAMUR 4N320-08(10)M
