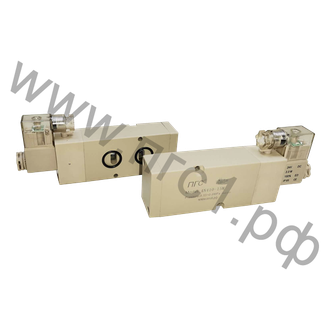

Пневмораспределитель NAMUR 4N410-15M
5/2 Пневмораспределители NAMUR с односторонним ЭМУ используются для управления пневмоцилиндрами, седельными клапанами с пневмоуправлением, пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.
5/2 Пневмораспределители NAMUR с односторонним ЭМУ используются для управления пневмоцилиндрами, седельными клапанами с пневмоуправлением, пневмоприводам, имеющими стыковочную поверхность NAMUR для установки распределителей.
Присоединение: Порты подключения давления G1/2". Порты управления в соответствии с NAMUR (VDI/VDE3845).
Управление: Электропневматическое, осуществляется при помощи электромагнитных катушек. Катушки имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота.
Монтаж: На стыковочную поверхность по NAMUR через сквозные отверстия в корпусе
|
Технические характеристики |
Модель пневмораспределителя NAMUR |
||
|
4N310-08M |
4M310-10M |
4M410-15M |
|
|
Схема работы |
5/2 с односторонним ЭМУ |
||
|
Эффективная площадь сечения |
25mm2 / CV=1.4 |
30mm2 / CV=1.68 |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха |
G1/4” |
G3/8” |
G1/2” |
|
Резьба выхлопных отв. |
G1/4” |
G1/4” |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
||
|
Тип |
Золотникового типа |
||
|
Рабочее давление |
0,15-1,0 МПа |
||
|
Максимальное давление |
1,2 МПа |
||
|
Напряжение питания |
12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC |
||
|
Энергопотребление |
AC-5.5VA, DC-3W/4.8W |
||
|
Допустимые изменения напряжения питания |
-15%...+10% |
||
|
Степень защиты, класс изоляции |
IP65/F |
||
|
Температура эксплуатации |
-20..+60Со (-40 Сопо запросу) |
||
|
Максимальная частота срабатывания |
5 циклов в секунду |
||
|
Минимальное время переключения |
0,05 сек |
||
|
Средний ресурс |
20 000 000 циклов |
||
Габаритные и присоединительные размеры пневмораспределителя NAMUR 4N410-15M
