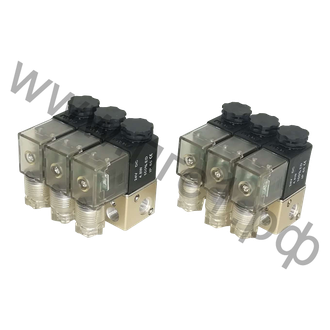

/s.siteapi.org/ed1edb66dc49928.ru/img/3y60i8uv29kw0cowwk0ks0ww88gss4 "Пневмораспределитель 3/2 с непосредственным ЭМУ 12VDC-AC220 G1/8" серии 3V1")
:format(webp)/s.siteapi.org/ed1edb66dc49928.ru/img/hln2d2f456gw0o44oo0cg8gc00wsk0 "Пневмораспределитель 3/2 с непосредственным ЭМУ 12VDC-AC220 G1/8" серии 3V1")
Пневмораспределитель 3/2 с непосредственным ЭМУ 12VDC-AC220 G1/8" серии 3V1
3V1 - 3/2 пневмораспределители с непосредственным электроуправлением. Имеют присоединительные резьбы М5 и G1/8". пневмораспределители данной серии могут монтироваться индивидуально или группами. Отличаются небольшими габаритами и надежностью в эксплуатации
3V1 - 3/2 пневмораспределители с непосредственным электроуправлением. Имеют присоединительные резьбы М5 и G1/8". пневмораспределители данной серии могут монтироваться индивидуально или группами. Отличаются небольшими габаритами и надежностью в эксплуатации
|
3V1-06-B-DC24V-1F |
|||||
|
3V |
-1 |
06 |
B |
DC24V |
1F |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Клапан (пневмораспределитель) серия 3V |
||||
|
2 |
Типоразмер |
||||
|
3 |
Присоединение М5, 1/8” |
||||
|
4 |
Пусто – батарейный монтаж, В-Монтаж на плите |
||||
|
5 |
Вольтаж DC12V(3W);DC24V(3W);АC24V(4.5VA);AC110V(4.5VA);AC220V(4.5VA) |
||||
|
6 |
Количество распределителей в батарее |
||||
|
Технические характеристики пневмораспределителей 3V1 |
||
|
Модель |
3V1-M5 |
3V1-06 |
|
Рабочая среда |
Воздух |
|
|
Присоединение |
М5 |
G1/8 |
|
Диапазон рабочего давления |
0~8Бар |
|
|
Максимальное входное давление |
12Бар |
|
|
Макс. частота срабатывания |
10 (циклов/сек) |
|
|
Количество линий/позиций |
3/2 |
|
|
Диаметр условного прохода, мм. |
1 |
|
|
Диапазон рабочих температур |
-5~60 °С |
|
|
Напряжение питания |
DC12V(2.5W);DC24V(3W);АC24V(3.5VA);AC110V(2.5VA);AC220V(2.5VA) |
|
|
Допустимые изменение напряжения питания |
-15%~+10% |
|
|
Степень защиты, класс изоляции |
IP65, класс F |
|
|
Материалы |
Алюминий, технополимер,NBR |
|
Габаритные и присоединительные размеры 3/2 пневмораспределителя 3V1
