Пневмораспределитель 5/3 с пневматическим управлением 4A230-08 (C,E,P}  G1/4"

Пневмораспределитель 5/3 с пневматическим управлением 4A230-08 (C,E,P} G1/4"

1307

4A230-08

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

Пневмораспределитель 5/3 с пнемоуправлением золотникового типа G1/4"

1. Пятилинейный трехпозиционный пневмораспределитель с закрытым центром
2, Пятилинейный трехпозиционный пневмораспределитель с открытым центром
3. Пятилинейный трехпозиционный пневмораспределитель с подачей воздуха на все порты


Пневмораспределитель 5/3 с пнемоуправлением золотникового типа G1/4" 4A230-08

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

Предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.


Технические характеристики

5/3 пневмораспределитель с ПУ

Модель

4A230-08

Графическая схема работы схема "C"

 Схема работы 5 3 пневмораспределителя с пневмоуправлением с закрытым центром

Графическая схема работы схема "E"

Схема работы 5 3 пневмораспределителя с пневмоуправлением с открытым центром

Графическая схема работы схема "P"

Схема работы 5 3 пневмораспределителя с пневмоуправлением с подачей на все порты

Эффективная площадь сечения

12mm2 / CV=0.67

Резьба подвода воздуха

G1/4”

Резьба атмосферных каналов

G1/8”

Рабочая среда

Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы

Тип

Золотникового типа

Рабочее давление

0-0,8МПа

Максимальное давление

1,2 МПа

Температура эксплуатации

-20о ÷ +60о  (-40 по запросу)

Максимальная частота срабатывания

5 циклов в секунду

Средний ресурс

20 000 000 циклов

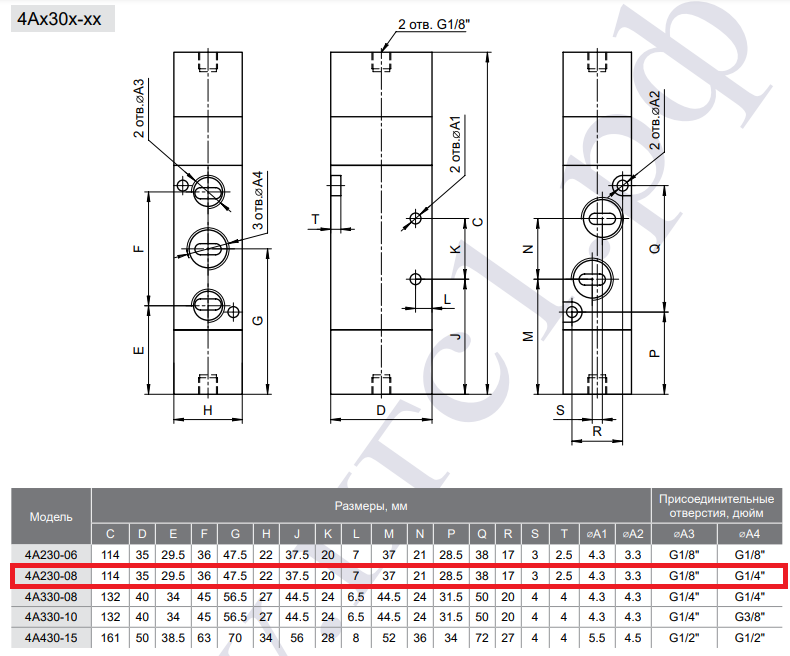

Габаритные и присоединительные размеры 5/3 пневмораспределителя 4A230-08

Габаритные и присоединительные размеры 5/2 пневмораспределителя 4A230-08
