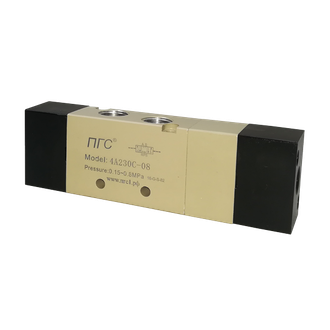

Пневмораспределитель 5/3 с пневматическим управлением 4A330-08 (C,E,P} G1/4"
4A330-08
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
Пневмораспределитель 5/3 с пнемоуправлением золотникового типа G1/4"
1. Пятилинейный трехпозиционный пневмораспределитель с закрытым центром
2, Пятилинейный трехпозиционный пневмораспределитель с открытым центром
3. Пятилинейный трехпозиционный пневмораспределитель с подачей воздуха на все порты
Пневмораспределитель 5/3 с пнемоуправлением золотникового типа G1/4" 4A330-08
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
Предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
|
Технические характеристики |
5/3 пневмораспределитель с ПУ |
|
Модель |
4A330-08 |
|
Графическая схема работы схема "C" |
|
|
Графическая схема работы схема "E" |
|
|
Графическая схема работы схема "P" |
 |
|
Эффективная площадь сечения |
18mm2 / CV=1 |
|
Резьба подвода воздуха |
G1/4” |
|
Резьба атмосферных каналов |
G1/4” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0-0,8МПа |
|
Максимальное давление |
1,2 МПа |
|
Температура эксплуатации |
-20о ÷ +60о (-40 по запросу) |
|
Максимальная частота срабатывания |
5 циклов в секунду |
|
Средний ресурс |
20 000 000 циклов |

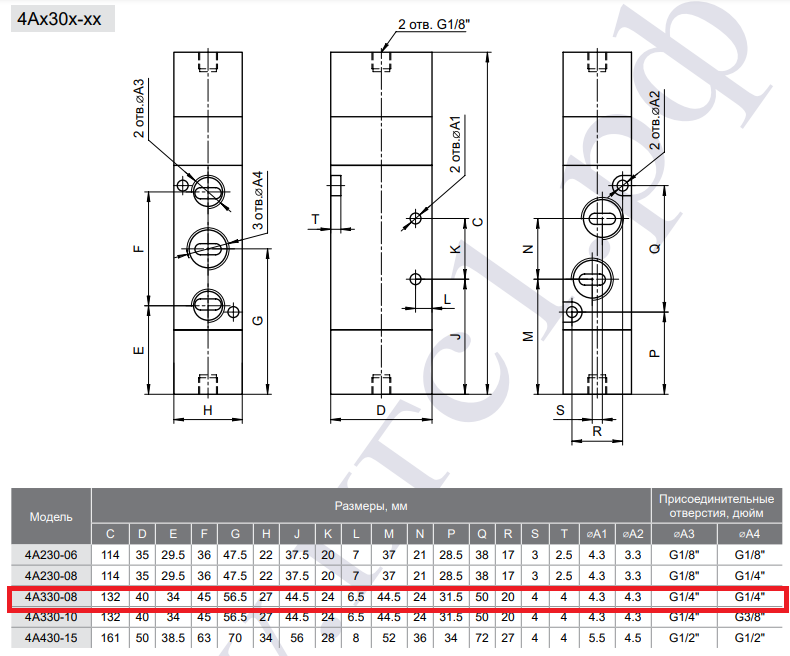

Габаритные и присоединительные размеры 5/3 пневмораспределителя 4A330-08
