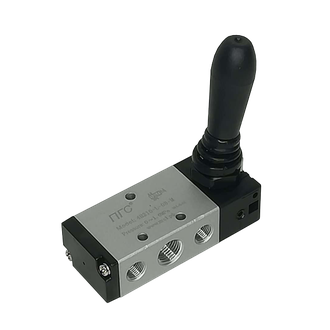

Пневмораспределитель 5/2 с ручным управлением (джойстик) 4H410-15 (M),(S) G1/2"
5/2 Пневмораспределитель с ручным управлением (джойстик) 4H410-15 (M),(S)
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
5/2 Пневмораспределитель с ручным управлением (джойстик) 4H410-15 (M),(S)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/2 (5-линейный, 2-позиционный) с фиксацией и без фиксации
При заказе правильно указывыйте модель М- с фиксацией, S- без фиксации
Присоединение: G1/2" (смотри подробное описание)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)
5/2 Пневмораспределитель с ручным управлением (джойстик) (пневмоджойстик) 4H410-15 (M),(S)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/2 (5-линейный, 2-позиционный) с фиксацией и без фиксации
При заказе правильно указывыйте модель М- с фиксацией, S- без фиксации
Присоединение: G3/8" (смотри подробное описание)
Рабочее давление: 0…0,8 МПа
|
Технические характеристики |
4H410-L-15 M |
4H410-L-15 S |
|
Схема работы |
5/2 пневмораспределитель с фиксацией (бистабильный) |
5/2 пневмораспределитель без фиксации (моностабильный, с пружинным возвратом) |
|
Графическая схема работы |
|
|
|
Эффективная площадь сечения |
50mm2 / CV=2.79 |
|
|
Резьба подвода воздуха |
G1/2” |
|
|
Резьба атмосферных каналов |
G1/2” |
|
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
|
Тип |
Золотникового типа |
|
|
Рабочее давление |
0-0,8МПа |
|
|
Максимальное давление |
1,2 МПа |
|
|
Температура эксплуатации |
-20°C ÷ +70°C (-40°C по запросу) |
|
|
Гарантийный срок |
12 месяцев при соблюдении условий эксплуатации |
|

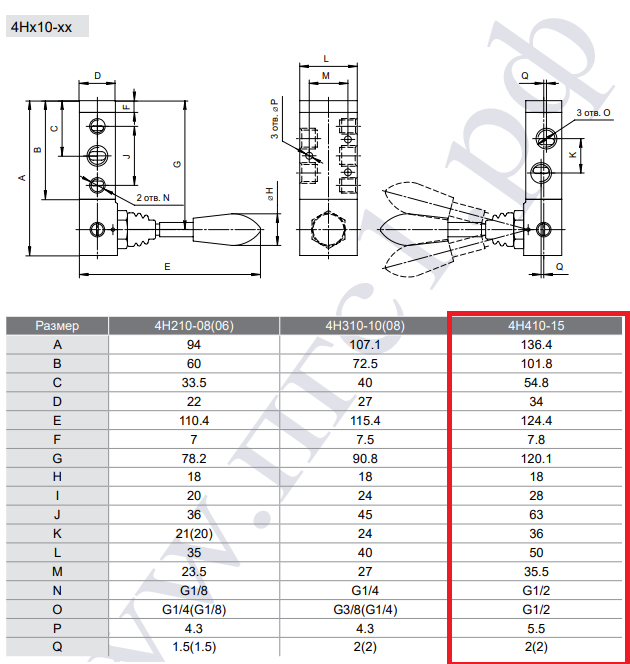

Габаритные и присоединительные размеры 5/2 пневмораспределителя 4H410-15(M),(S)
ПД522Ф, ПД522, SV-E-H-52-15, SV-E-HS-52-15, 4H410-15M, 4H410-15S, 454-900, 454-905
