Пневмораспределитель 5/3 с ручным управлением (джойстик) 4H430-15 (M),(S) G1/2"

Пневмораспределитель 5/3 с ручным управлением (джойстик) 4H430-15 (M),(S) G1/2"

3397

5/3 Пневмораспределитель с ручным управлением (джойстик) 4H330-15 (M),(S)

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

5/2 Пневмораспределитель с ручным управлением (джойстик) 4H330-15 (M),(S)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/3 (5-линейный, 3-позиционный) с фиксацией и без фиксации

При заказе правильно указывыйте модель М- с фиксацией, S- без фиксации
Присоединение:  G1/2" (смотри подробное описание)
Рабочее давление: 0…0,8 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -10°C…+70°C при отсутствии капельной влаги в пневмосистеме)

5/3 Пневмораспределитель с ручным управлением (джойстик) (пневмоджойстик) 4H330-15 (M),(S)

Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 5/3 (5-линейный, 3-позиционный) с фиксацией и без фиксации

При заказе правильно указывыйте модель М- с фиксацией, S- без фиксации
Присоединение:  G1/2"
Рабочее давление: 0…0,8 МПа


Технические характеристики

4H430-L-15 M

4H430-L-15 S

Схема работы

5/3 пневмораспределитель с фиксацией

5/3 пневмораспределитель без фиксации ( с пружинным возвратом)

Графическая схема работы

Схема "C"



Схема "E"

Схема "C"

Схема "E"



Эффективная площадь сечения

30mm/ CV=1,68

Резьба подвода воздуха

G1/2

Резьба атмосферных каналов

G1/2

Рабочая среда

Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы

Тип

Золотникового типа

Рабочее давление

0-0,8МПа

Максимальное давление

1,2 МПа

Температура эксплуатации

-20°C  ÷ +70°C   (-40°C по запросу)

Гарантийный срок

12 месяцев при соблюдении условий эксплуатации

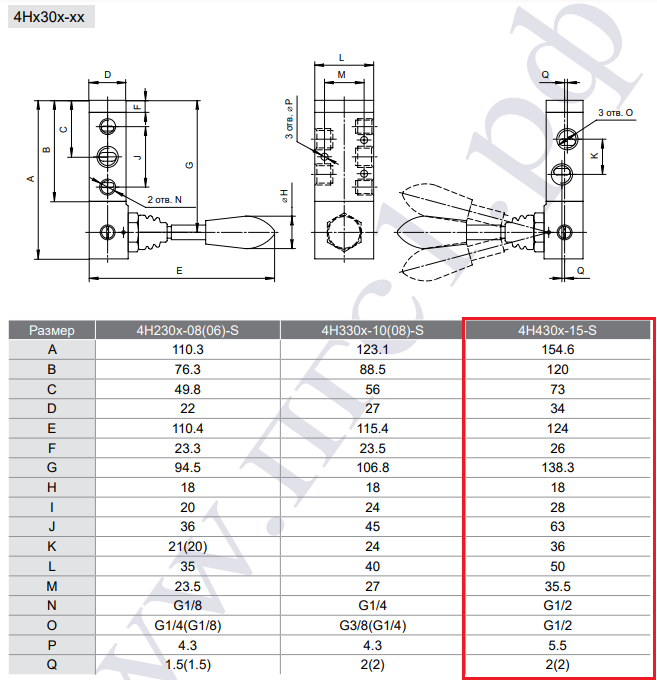

Габаритные и присоединительные размеры 5/3 пневмораспределителя  4H430-15 (M),(S)

Габаритные и присоединительные размеры 5/2 пневмораспределителя  4H430-15












ПД532Ф, ПД532, SV-E-H-53C-06, SV-E-HS-53C-06 SV-E-H-53E-06, SV-E-HS-53E-06, 4H430C-1M, 4H430E-15S, 368-900, 368-905, 378-900, 378-905
