Крановый пневмораспределитель 4/3 с ручным управлением (пневморычаг) 4HV300-10 G3/8"
4/3 Пневмораспределитель крановый с ручным управлением (пневморычаг) 4HV300-10
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
4/3 Пневмораспределитель с ручным управлением
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 4/3 (4-линейный, 3-позиционный) с фиксацией
Присоединение: G3/8" (смотри подробное описание)
Рабочее давление: 0…1 МПа
Рабочая температура: 0…+70°C (допускается эксплуатация при температурах -20°C…+70°C при отсутствии капельной влаги в пневмосистеме)
4/3 Пневмораспределитель крановый с ручным управлением (пневморычаг)
Предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Тип: 4/3 (4-линейный, 3-позиционный) с фиксацией
Присоединение: G3/8" (смотри подробное описание)
Рабочее давление: 0…1 МПа
|
Технические характеристики |
4HV300-10 |
|
Схема работы |
4/3 пневмораспределитель с фиксацией |
|

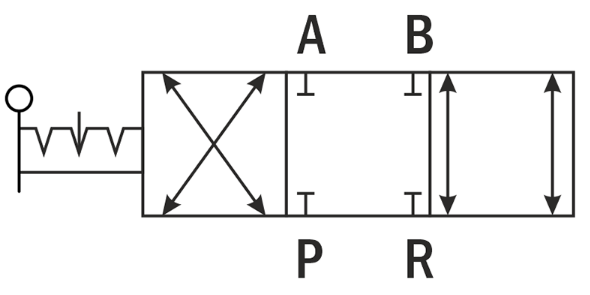

Графическая схема работы |
|
|

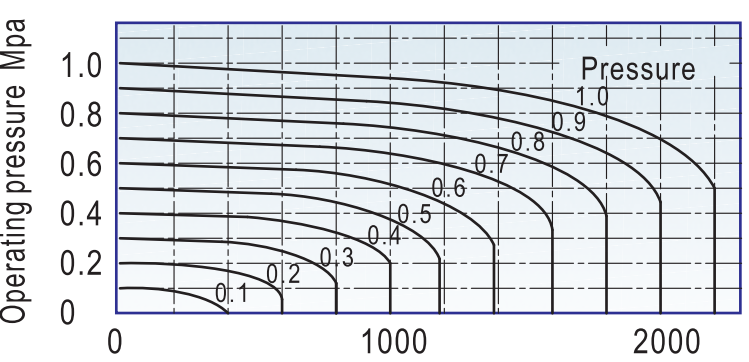

Расходные характеристики |
|
|
Эффективная площадь сечения |
33mm2 / CV=1.83 |
|
Резьба подвода воздуха |
G3/8” |
|
Резьба атмосферных каналов |
G3/8” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа (плоский золотник) |
|
Рабочее давление |
0-1МПа |
|
Максимальное давление |
1,2 МПа |
|
Температура эксплуатации |
-20°C ÷ +70°C |
|
Гарантийный срок |
12 месяцев при соблюдении условий эксплуатации |
Габаритные и присоединительные размеры 4/3 пневмораспределителя 4HV300-10
