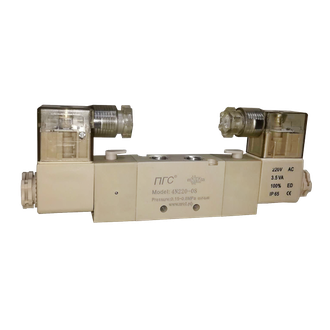

Пневмораспределитель 5/2 с двусторонним ЭМУ (бистабильный) 12VDC-AC220 G1/8" 4N220-06

1911

4N220-06 5/2 пневмораспределитель с двусторонним ЭМУ (бистабильный)

Напряжение питания : 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC

Резьба для подвода воздуха: G1/8"

4N220-06 5/2 пневмораспределителm серии 4N предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
При электромеханическом управлении электромагнит пневмораспределителя непосредственно перемещает распределительный элемент.

Основные технические характеристики пневмораспределителя 4N220-06

Технические характеристики	Модель 5/2 пневмораспределителя
Технические характеристики	4N220-06
Схема работы	5/2 пневмораспределитель с двухсторонним ЭМУ бистабильный
Графическая схема работы

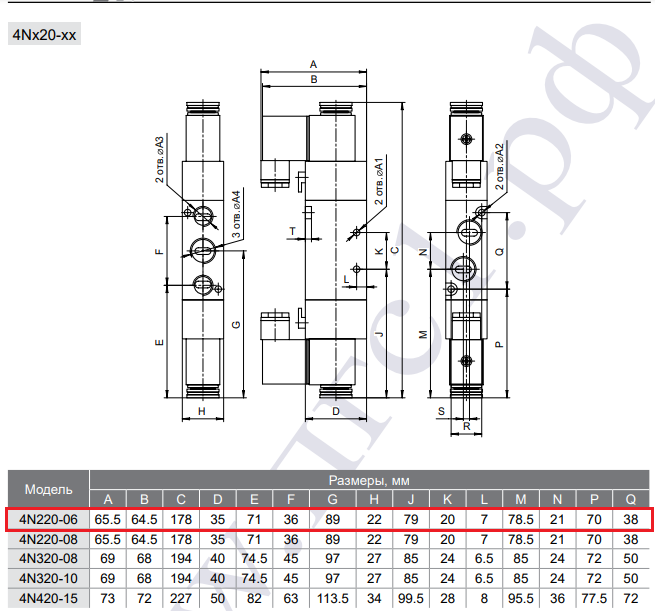

Габаритные и присоединительные размеры пневмораспределителя 4N220-06
Эффективная площадь сечения	14mm2 / CV=0.78
Резьба подвода воздуха	G1/8”
Резьба атмосферных каналов	G1/8”
Рабочая среда	Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы
Тип	Золотникового типа
Рабочее давление	0-0,8МПа
Максимальное давление	1,2 МПа
Напряжение питания	12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC
Энергопотребление	AC-5.5VA, DC-3W/4.8W
Допустимые изменения напряжения питания	-15%...+10%
Степень защиты, класс изоляции	IP65/F
Температура эксплуатации	-20 оС ÷ +60оС (-40 Со по запросу)
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения	0,05 сек
Средний ресурс	20 000 000 циклов
