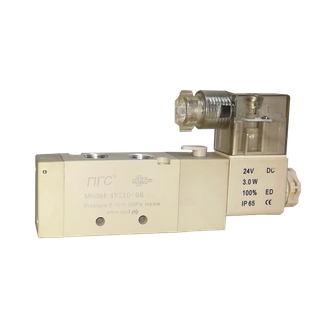

Пневмораспределитель 5/2 с односторонним ЭМУ (моностабильный) 12VDC-AC220 G1/2" 4N410-15

Пневмораспределитель 5/2 с односторонним ЭМУ (моностабильный) 12VDC-AC220 G1/2" 4N410-15

2401

4N410-15 5/2 пневмораспределитель с односторонним ЭМУ (моностабильный)

Напряжение питания : 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC

Резьба для подвода воздуха: G1/2"

Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе

4N410-15 5/2 пневмораспределителm серии 4N предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
При электромеханическом управлении электромагнит пневмораспределителя непосредственно перемещает распределительный элемент.

Основные технические характеристики пневмораспределителя 4N410-15


Технические характеристики



Модель 5/2 пневмораспределителя

4N410-15

Схема работы

5/2 пневмораспределитель с односторонним ЭМУ







Графическая схема работы



Эффективная площадь сечения

50mm2  / CV=2.79

Резьба подвода воздуха

G1/2”

Резьба атмосферных каналов

G1/2”

Рабочая среда

Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы

Тип

Золотникового типа

Рабочее давление

0,15-0,8МПа

Максимальное давление

1,2 МПа

Напряжение питания

12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC

Энергопотребление

AC-5.5VA, DC-3W/4.8W

Допустимые изменения напряжения питания

-15%...+10%

Степень защиты, класс изоляции

IP65/F

Температура эксплуатации

-20С ÷ +60С   (-40С по запросу)

Максимальная частота срабатывания

5 циклов в секунду

Минимальное время переключения

0,05 сек

Средний ресурс

20 000 000 циклов

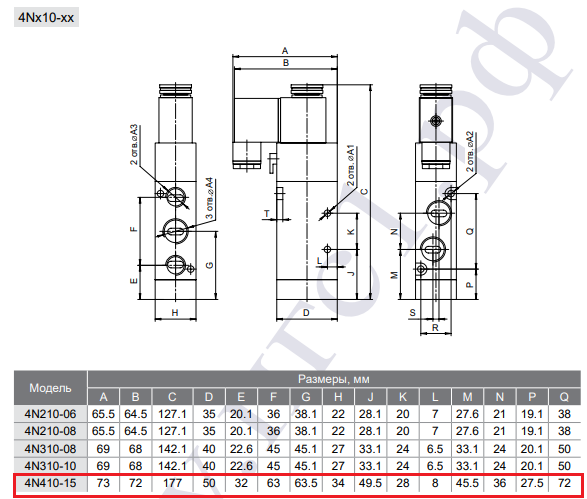

Габаритные и присоединительные размеры 5/2 пневмораспределителя 4N410-15


Габаритные и присоединительные размеры 5/2 пневмораспределителя 4N410-15
