Пневмораспределитель 5/2 с двусторонним ЭМУ (бистабильный) 12VDC-AC220 G1/2" 4N420-15
4N420-15 5/2 пневмораспределитель с двусторонним ЭМУ (бистабильный)
Напряжение питания : 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC
Резьба для подвода воздуха: G1/2"
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
4N420-15 5/2 пневмораспределителm серии 4N предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
При электромеханическом управлении электромагнит пневмораспределителя непосредственно перемещает распределительный элемент.
Основные технические характеристики пневмораспределителя 4N420-15
|
Технические характеристики
|
Модель 5/2 пневмораспределителя |
|
4N420-15 |
|
|
Схема работы |
5/2 пневмораспределитель с двухсторонним ЭМУ бистабильный |
|
Графическая схема работы |
|
|

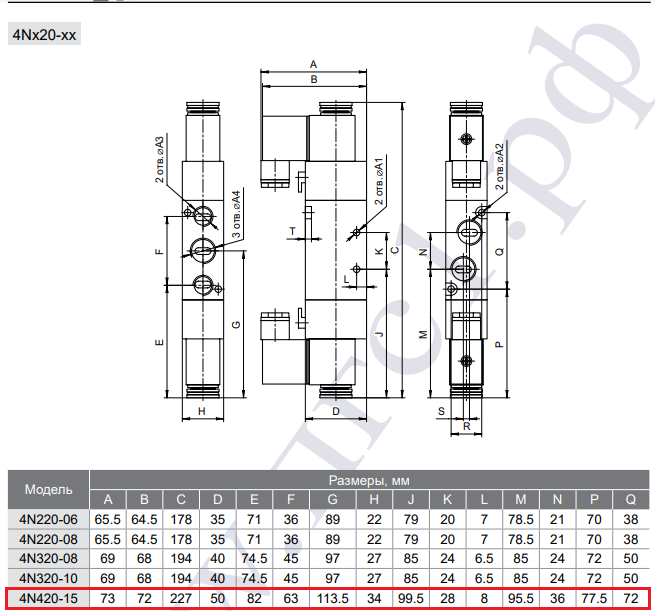

Габаритные и присоединительные размеры пневмораспределителя 4N420-15 |
|
|
Эффективная площадь сечения |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха |
G1/2” |
|
Резьба атмосферных каналов |
G1/2” |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0-0,8МПа |
|
Максимальное давление |
1,2 МПа |
|
Напряжение питания |
12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC |
|
Энергопотребление |
AC-5.5VA, DC-3W/4.8W |
|
Допустимые изменения напряжения питания |
-15%...+10% |
|
Степень защиты, класс изоляции |
IP65/F |
|
Температура эксплуатации |
-20С ÷ +60С (-40 Со по запросу) |
|
Максимальная частота срабатывания |
5 циклов в секунду |
|
Минимальное время переключения |
0,05 сек |
|
Средний ресурс |
20 000 000 циклов |
