Ручной дублер для пневмопривода РД-1
Устройство ручного дублирования червячного типа РД-1.
Используется в комбинации с пневмоприводами двойного действия PBT052D-PBT092D, PAT050D-PAT-088D. С пневмоприводами одностороннего действия PBST052D-PBST083D, PST050D-PST075D
Гарантирует возможность управления арматурой при наладочных работах, а также при отсутствии управляющей среды пневмопривода. Снабжается переключателем в ручное положение для исключения травмирования обслуживающего персонала, если во время ручного управления привод будет подключен к сети.
Устройство ручного дублирования червячного типа РД-1.
Используется в комбинации с пневмоприводами двойного действия PBT052D-PBT092D, PAT050D-PAT-088D. С пневмоприводами одностороннего действия PBST052D-PBST083D, PST050D-PST075D
Гарантирует возможность управления арматурой при наладочных работах, а также при отсутствии управляющей среды пневмопривода. Снабжается переключателем в ручное положение для исключения травмирования обслуживающего персонала, если во время ручного управления привод будет подключен к сети.
Характеристики ручного дублера РД-1
| Модель |
Передаточное число |
Крутящий момент на валу маховика (вх), (Нм) |
Крутящий момент на валу дублера (Нм) |
Диаметр маховика (мм) |
Масса дублера, кг |
Материал корпуса дублера |
| РД-1 | 26:1 | 50 | 180 | 180 | 2,6 | Алюминиевый сплав |
Преимущества ручного дублера :
Не требует дополнительных крепежных и посадочных элементов. Ручной дублер можно установить на любой привод и арматуру с посадкой ISO5211.
- Возможен монтаж в любом положении.
- Возможность механического ограничения хода.
- Длительный срок эксплуатации, обусловленный качеством материала, используемого при производстве ручного дублера и надежностью конструкции

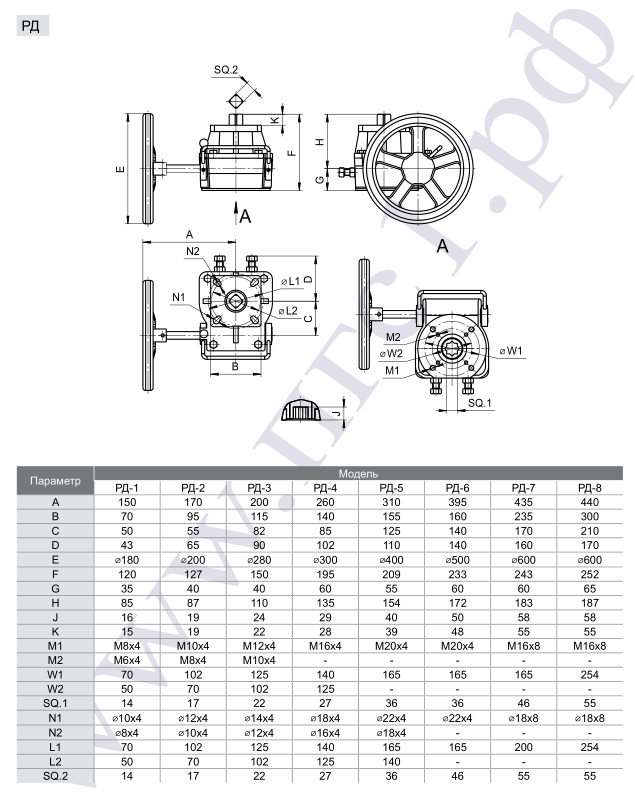

Габаритные и присоединительные размеры ручных дублеров
