S3R-M5 (3/2 Пневмораспределитель с механическим управлением ролик)
S3B-M5 Пневмораспределитель с механическим управлением (шток)
Схема работы: 3/2
Резьба подвода воздуха: М5
Тип управления: Механический (ролик) / Внешнее управление прямого действия
Пневмораспределитель 3/2 с механическим управлением золотникового типа М5 S3R-M5
Внимание!
В силу сложившихся рыночных условий стоимость продукции лучше уточнить при запросе
Предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
|
Технические характеристики |
3/2 пневмораспределитель с механическим управлением |
|
Модель |
S3R-M5 |
|

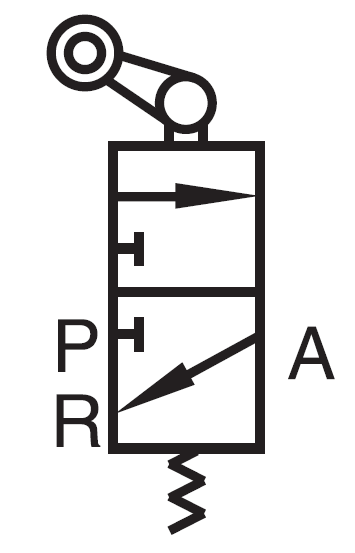

Графическая схема работы |
|
|
Эффективная площадь сечения |
0.5mm2 / CV=0.14 |
|
Резьба подвода воздуха |
M5 |
|
Рабочая среда |
Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|
Тип |
Золотникового типа |
|
Рабочее давление |
0-0,8МПа |
|
Максимальное давление |
1,5 МПа |
|
Температура эксплуатации |
-20о ÷ +70о C |

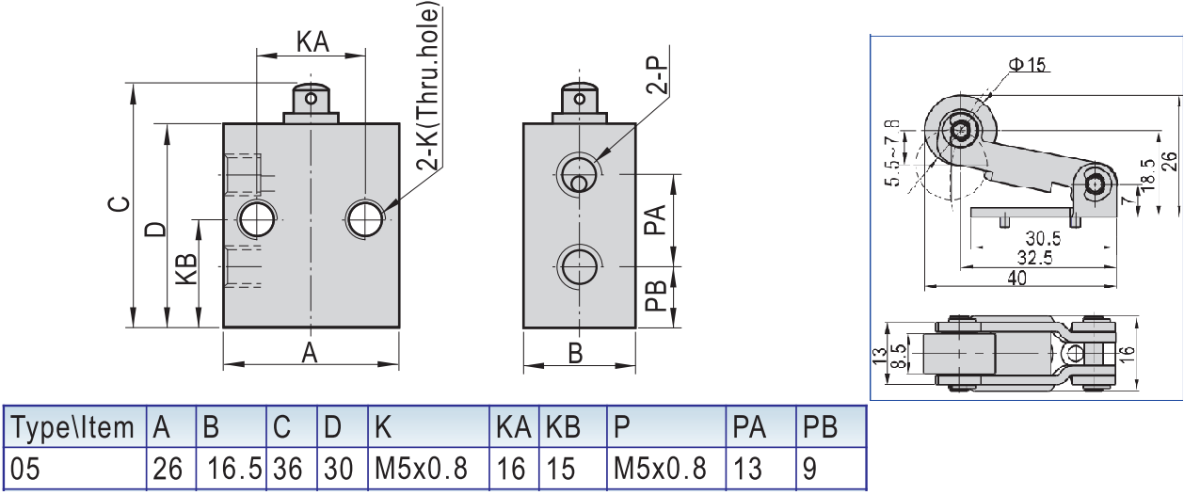

Габаритные и присоединительные размеры пневмораспределителя S3R-M5
