Пневмоцилиндры серии SDA

Компактные пневмоцилиндры серии SDA производятся с диаметром поршня 12, 20, 25, 32, 40, 50, 63, 80, 100, 125 мм и ходом до 200 мм. Минимальные габариты пневмоцилиндров позволяют  использовать их в местах, где важна компактность в исполнения узлов оборудования.
По типу исполнения изготавливаются:
1. Пневмоцилиндр двойного действия односторонний шток -SDA
2. Пневмоцилиндр двойного действия проходной (двойной) шток-SDD.
3. Пневмоцилиндр одностороннего действия (пружина в штоковой-SSA или безштоковой полости-STA)
4. Пневмоцилиндр с регулировкой хода SDAJ.

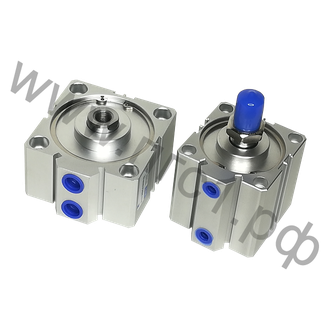

5. По типу исполнения резьбы на конце штока: с внутренней резьбой штока-SDA, наружной резьбой штока-SDA-B
Для уменьшения габаритов на данную серию не устанавливаются крышки с демпфированием и уменьшена длина поршня.
На пневмоцилиндры серии SDA возможна установка магнитного кольца на поршень, что позволяет использовать на них датчики положения.
Гильза пневмоцилиндра изготовляется методом экструзии, в следствии чего имеет высокую чистоту поверхности и направленную шероховатость, что уменьшает износ уплотнений поршня. На поверхности гильзы есть специальные пазы для установки датчиков положения.
Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.
Шток изготавливается из стали, поверхность хромируется, чистота поверхности 0,8 допустимые отклонения по диаметру штока от – 0,025 до 0,064 мм.

 В таблице представлены стандартные значения хода поршня пневмоцилиндра SDA
