Пневматические логические элементы "ИЛИ" серии ST (G1/8", G1/4")
Логический клапан "ИЛИ" серии ST подает сигнал на выход, в случае наличия давления на входе P1 ИЛИ на входе P2. Конструктивно клапан представляет собой два обратных клапана с общим запорно-регулирующим элементом.

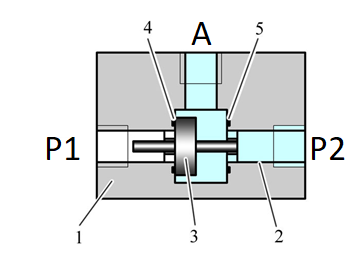

Как работает элемент ИЛИ ST
В случае наличия давления на входе P1 запорный элемент прижмется к седлу , и перекроет канал P2, воздух будет проступать на выход A.
Если давление будет присутствовать в двух каналах P1 и P2, то под действием большего давления запорный элемент переместится и перекроет один из каналов. Сжатый воздух из канала с большим давлением поступит на выход A.
В случае равенства давления в обоих каналах запорный элемент останется в промежуточном положении, сжатый воздух будет поступать на выход из обоих каналов.
Габаритные и присоединительные размеры логических элементов ИЛИ серии ST
Аналогами элемента “ИЛИ" серии ST являются пневматические логические элементы: 2LR-SB4-B, SO-ST-01, SO-ST-02, OS-1/4-B, OS-1/8-B.
