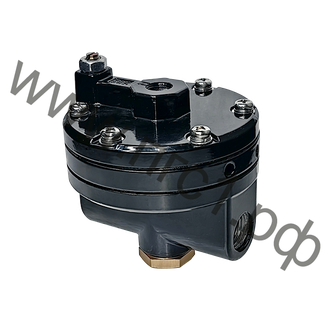

Бустерное реле (усилитель пневматического сигнала) YT-320N1 NPT1/2
YT-320N1 представляет собой бустерное реле, рассчитанное на высокие нагрузки, для патрубков большего размера и большей пропускной способности, увеличивает скорость движения приводов больших размеров за счет преобразования управляющего сигнала с низким расходом в сигнал с более высоким расходом.
YT-320N1 представляет собой бустерное реле, рассчитанное на высокие нагрузки, для патрубков большего размера и большей пропускной способности, увеличивает скорость движения приводов больших размеров за счет преобразования управляющего сигнала с низким расходом в сигнал с более высоким расходом.
Бустерный пневмоусилитель YT-320N1, стандартной пропускной способности, с коэффициентом передачи сигнала 1:1.
Функциональные особенности:
Подача большого объема воздуха для ускорения движения привода
Настройка отклика устройства для исключения перерегулирования или чрезмерного демпфирования привода
Обеспечение герметичного перекрытия потока рабочей среды для снижения затрат, связанных с расходом воздуха
Резьбовые выпускные порты NPT 1/2
Основные технические характеристики YT-320N1
|
Рабочая среда |
сжатый воздух |
|
Соотношение управляющего (сигнального) давления и давления на выходе |
1:1 (± 5%) |
|
Максимальное давление |
· вход – 1 МПа (10 кгс/см²) · сигнал/выход – 0,7 МПа (7 кгс/см²) |
|
Пропускная способность CV |
· сброс – 2,08 · выход – 2,72 |
|
Материал уплотнений |
низкотемпературный нитрил (NBR) |
|
Температура окружающей среды |
от -20°С до +80°C |
|
Резьба портов входа и выхода |
1/2" NPT |
|
Резьба сигнального порта |
1/4" NPT |
|
Масса |
1,0 кг |
