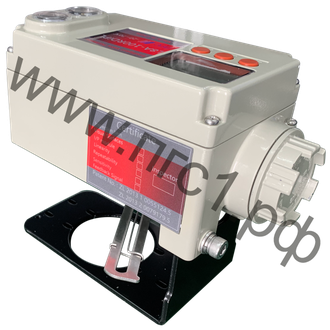

Электропневматический позиционер L8A-100RDiPL для управления пневмоприводом. Вход/выход 4-20мА

29450

Недорогой современный аналог электропневматического позиционера YT1000R.

Электропневматический позиционер L8A-100RDiPL предназначен для автоматизации управления пневматическими приводами. Он используется для управления впуском и выпуском воздуха в камеры пневматических приводов пропорционально управляющему сигналу 4-20 мА пост.тока, и выдачи сигнала обратной связи по положению вала пневмопривода.

Недорогой современный аналог электропневматического позиционера YT1000R.

Артикулы		L8A -100L			L8A -100R
		Одностороннее действие		Двустороннее действие	Одностороннее действие		Двустороннее действие
Входной сигнал		4 - 20 мА DC
Сопротивление		250±15Ω (модель без обратной связи)
Давление подачи		1.4-7.0кгс/см² (20 -100 psi)
Ход		10 -150 мм			0 -90⁰
Размер интерфейса источника воздуха		PT(NPT) ¼
Размер интерфейса манометра		PT (NPT) 1/8
Размер интерфейса блока питания		PF ½ (G ½)
Класс защиты		IP66
Температура среды	Рабочая температура	Стандартная модель: -20 …+70⁰С Низкотемпературная модель: -40 …+ 70⁰С (нет указаний ниже -20⁰С)
	Температура взрывозащиты	-20 … +60⁰С
Линейность		±1.0% F.S.
Гистерезис		1.0% F.S.
Чувствительность		±0.2% F.S.	±0.5% F.S.		±0.2% F.S.	±0.5 F.S.
Повторяемость		±0.5% F.S.
Потребление воздуха		3 л/мин (Sup = 1.4кгс/см², 20psi)
Расход		80 л/мин (Sup = 1.4кгс/см², 20psi)
Материал		Литой под давлением алюминий
Вес		2.5 кг			2.5 кг
Модель с функцией цифрового дисплея / функция обратной связи
Входной сигнал		4 - 20мА прямой ток (двухпроводная система)
Напряжение входной нагрузки		МАКС. 15В
Сигнал обратной связи		4-20 мА прямой ток (двухпроводная система)
Мощность сигнала обратной связи		24 В DC ±15%
