Пневмопривод четвертьоборотный для запорной арматуры PBT083D с кр. мом. от 45Нм до 122Нм
Пневмопривод четвертьоборотный для запорной арматуры PBT083D с кр. мом. от 45Нм до 122Нм

Пневмопривод четвертьоборотный для запорной арматуры PBT083D с кр. мом. от 45Нм до 122Нм

5504

Пневмопривод реечно-шестеренчатого типа PBT083D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры

Крутящий момент: от 45Нм до 122Нм при давлении от 3 до 8 Бар

Минимальное рабочее давление: 2 Бар

Максимальное рабочее давление: 11Бар



Пневмопривод реечно-шестеренчатого типа PBT083D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры

Крутящий момент: от 45Нм до 122Нм при давлении от 3 до 8 Бар

Минимальное рабочее давление: 2 Бар

Максимальное рабочее давление: 11Бар


Зависимость крутящего момента на валу привода от давления воздуха в системе



Модель

привода

Давление управления, Бар

3

3,5

4

4,5

5

5,5

6

7

8

PBT083D

45

53

61

69

76

84

91

107

122

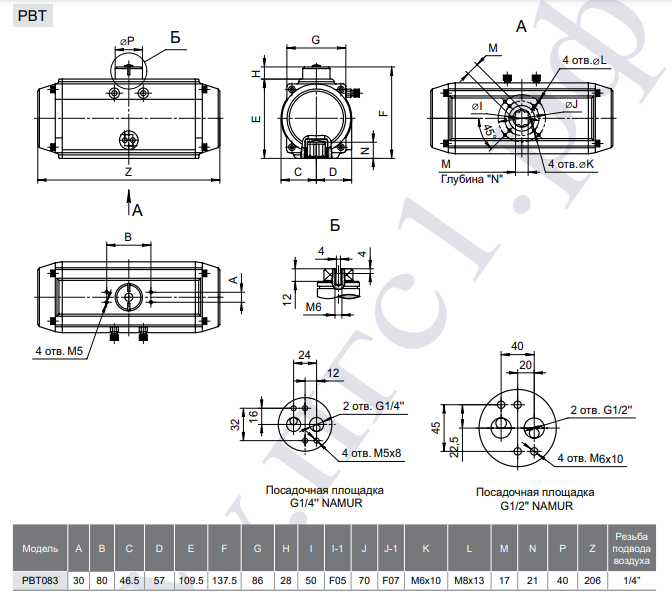

Габаритные и присоединительные размеры пневмопривода PBT083D

быстрый переход на модели пневмоприводов

Пневмоприводы двойного действия

При давлении управления  3-8 Бар

PAT032D

Пневмопривод с крутящим моментом

3,8-12 Нм

PBT040D

Пневмопривод с крутящим моментом

5,7-15,2 Нм

PBT052D

Пневмопривод с крутящим моментом

12-32  Нм

PBT063D

Пневмопривод с крутящим моментом

21-56 Нм

PBT075D

Пневмопривод с крутящим моментом

30-80 Нм

PBT083D

Пневмопривод с крутящим моментом

45,7-121,9 Нм

PBT092D

Пневмопривод с крутящим моментом

67,4-179,8 Нм

PBT105D

Пневмопривод с крутящим моментом

97,6-260,3 Нм

PBT125D

Пневмопривод с крутящим моментом

152,2-405,9 Нм

PBT140D

Пневмопривод с крутящим моментом

260,3-694,1 Нм

PBT160D

Пневмопривод с крутящим моментом

396,6-1057,6 Нм

PBT190D

Пневмопривод с крутящим моментом

649,3-1704,8 Нм

PBT210D

Пневмопривод с крутящим моментом

781-2083 Нм

PBT240D

Пневмопривод с крутящим моментом

1147-3060 Нм

PBT270D

Пневмопривод с крутящим моментом

1743-4648 Нм

PBT300D

Пневмопривод с крутящим моментом

2391-6376 Нм

Пневмоприводы одностороннего действия

При давлении управления  3-8 Бар



PBST040D

Пневмопривод с крутящим моментом



PBST052D

Пневмопривод с крутящим моментом

4.3-10.2 Нм

PBST063D

Пневмопривод с крутящим моментом

6,8-16,4 Нм

PBST075D

Пневмопривод с крутящим моментом

10,5-25,3 Нм

PBST083D

Пневмопривод с крутящим моментом

15,8-38 Нм

PBST092D

Пневмопривод с крутящим моментом

23,3-56 Нм

PBST105D

Пневмопривод с крутящим моментом

31,5-75,9 Нм

PBST125D

Пневмопривод с крутящим моментом

52-125 Нм

PBST140D

Пневмопривод с крутящим моментом

86-206 Нм

PBST160D

Пневмопривод с крутящим моментом

140-335 Нм

PBST190D

Пневмопривод с крутящим моментом

200-480 Нм

PBST210D

Пневмопривод с крутящим моментом

275-660 Нм

PBST240D

Пневмопривод с крутящим моментом

410-985 Нм

PBST270D

Пневмопривод с крутящим моментом

560-1342 Нм

PBST300D

Пневмопривод с крутящим моментом

730-1752 Нм
