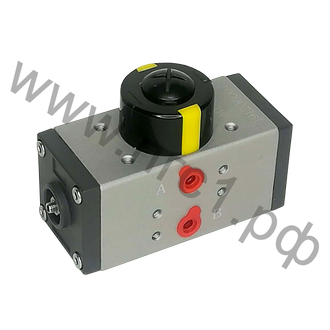

Пневмопривод четвертьоборотный для запорной арматуры PAT032D
Пневмопривод реечно-шестеренчатого типа PAT032D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры.
Крутящий момент: от 3,8Нм до 12Нм при давлении от 2,5 до 8 Бар
Минимальное рабочее давление: 2 Бар
Максимальное рабочее давление: 11Бар
Пневмопривод реечно-шестеренчатого типа PAT032D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры.
Крутящий момент: от 3,8Нм до 12Нм при давлении от 2,5 до 8 Бар
Минимальное рабочее давление: 2 Бар
Максимальное рабочее давление: 11Бар
Зависимость крутящего момента на валу привода от давления воздуха в системе
|
Модель привода |
Давление управления, Бар |
||||||||
|
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
7 |
8 |
|
|
PAT032D |
4,5 |
5,3 |
6 |
6,8 |
7,5 |
8,3 |
9 |
10,5 |
12 |

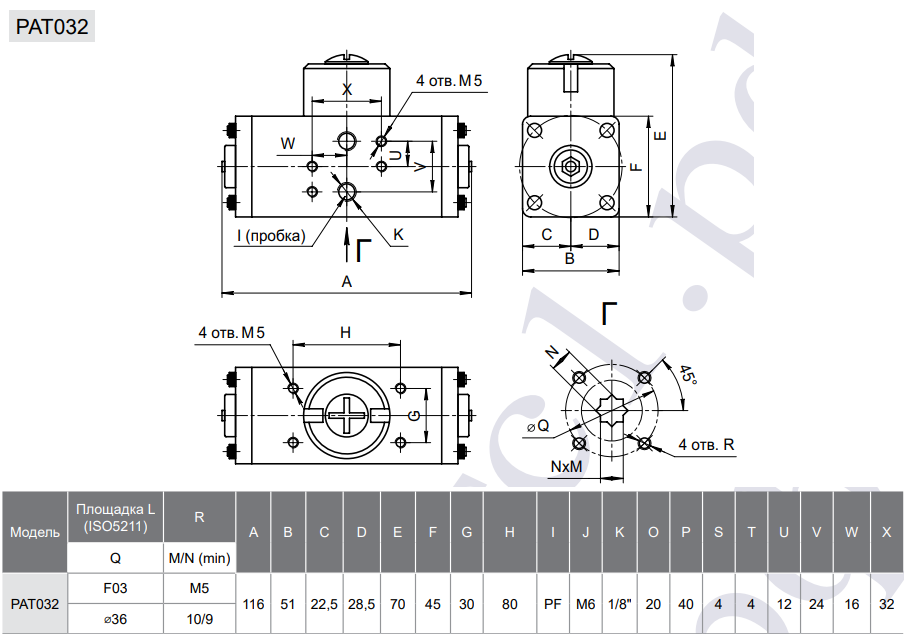

Габаритные и присоединительные размеры пневмопривода PAT032D
