Пневмопривод четвертьоборотный для запорной арматуры PBT270D с кр. мом. от 1743Нм до 4648Нм

Пневмопривод четвертьоборотный для запорной арматуры PBT270D с кр. мом. от 1743Нм до 4648Нм

108574

Пневмопривод реечно-шестеренчатого типа PBT270D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры

Крутящий момент: от 1743Нм до 4648Нм при давлении от 3 до 8 Бар

Минимальное рабочее давление: 2 Бар

Максимальное рабочее давление: 11Бар



Пневмопривод реечно-шестеренчатого типа PBT270D используется, как правило, в качестве привода запорной арматуры и служит для механизации или автоматизации промышленной трубопроводной и запорной арматуры

Крутящий момент: от 1743Нм до 4648Нм при давлении от 3 до 8 Бар

Минимальное рабочее давление: 2 Бар

Максимальное рабочее давление: 11Бар


Зависимость крутящего момента на валу привода от давления воздуха в системе

Модель

привода

Давление управления, Бар

3

3,5

4

4,5

5

5,5

6

7

8

PBT270D

1743

2033

2324

2614

2905

3195

3486

4067

4648

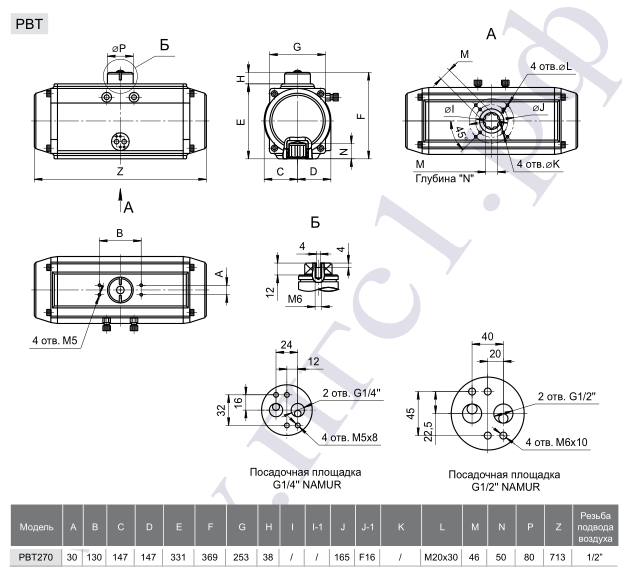

Габаритные и присоединительные размеры пневмопривода PBT270D
